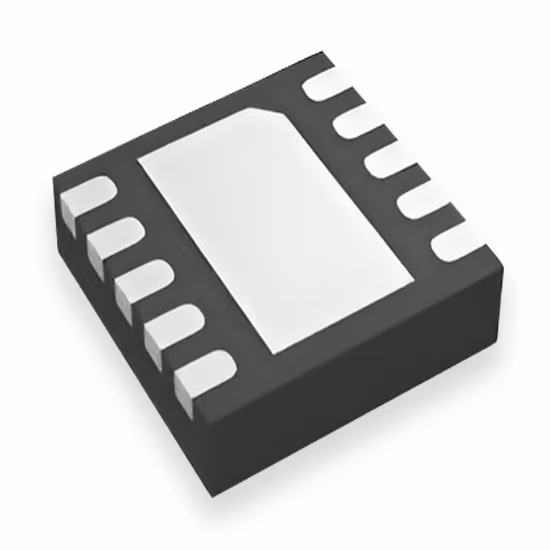

ای سی TPS74801DRCRM3 یک رگولاتور ولتاژ خطی با در افت ولتاژ پایین (LDO) است که برای ارائه ولتاژ خروجی پایدار و دقیق در کنار توانایی تأمین جریانهای نسبتاً بالا طراحی شده است. این آیسی به طور خاص برای کاربردهایی که نیاز به ولتاژهای هسته پایین (مانند 0.8V تا 3.3V) برای تراشههای پیشرفته دارند، بهینه شده است. این رگولاتور به دلیل Low Noise و PSRR عالی، برای فیلترینگ نویز و تثبیت توان در خروجی مبدلهای سوئیچینگ (Buck Converters) نیز استفاده میشود.
TPS74801DRCRM3 یک رگولاتور ولتاژ خطی (LDO) با کارایی بالا، جریان بالا و ولتاژ ورودی پایین از شرکت Texas Instruments (TI) است. این آیسی برای تأمین ولتاژهای هسته (Core Voltages) پردازندهها و FPGAها در کاربردهای با عملکرد بالا طراحی شده است.
| مشخصه فنی (Technical Specification) | جزئیات و مقدار (Value) |
| تولیدکننده | Texas Instruments (TI) |
| نوع قطعه | رگولاتور ولتاژ خطی (LDO) |
| جریان خروجی حداکثر | ۱.۵ آمپر (1.5 A) |
| ولتاژ ورودی | ۱.۵ ولت تا ۶.۵ ولت (ولتاژ ورودی پایین) |
| ولتاژ خروجی | قابل تنظیم (Adjustable) (از0.5V تا 5V) |
| دقت ولتاژ خروجی | ±0.8% (بسیار دقیق) |
| حداقل ولتاژ Drop-out | بسیار پایین (معمولاً 150mv در 1.5A) |
| نویز خروجی | بسیار پایین (Low Noise) |
| بستهبندی/کیس (Package) | VQFN-8 (RC – کوچک و با قابلیت دفع حرارت عالی) |
Low Dropout (LDO) و جریان بالا (1.5A): قابلیت تأمین جریان 1.5A به همراه افت ولتاژ بسیار کم، این رگولاتور را برای تغذیه هستههای پرمصرف مانند FPGAها، DSPها و پردازندههای سطح بالا مناسب میسازد.
دقت بالا (0.8%): دقت بالا در ولتاژ خروجی، برای ولتاژهای هسته تراشههای دیجیتال که نسبت به نوسانات ولتاژ حساس هستند، ضروری است.
کار با ولتاژ ورودی پایین: محدوده ورودی 1.5V تا 6.5V نشان میدهد که این LDO معمولاً به صورت پُست-رگولاتور (Post-Regulator) در خروجی مبدلهای DC-DC سوئیچینگ استفاده میشود تا ریپل و نویز باقیمانده را حذف کند.
نویز پایین و PSRR عالی: این ویژگیها تضمین میکنند که سیگنال خروجی تمیز و پایدار است، که برای مدارهای ADC، DAC و مدارهای RF حساس به نویز حیاتی است.
پکیج VQFN-8 (RC): این پکیج بسیار کوچک با پد حرارتی بزرگ (PowerPAD) در زیر تراشه، امکان دفع حرارت مؤثر را فراهم میکند، که برای یک رگولاتور خطی با جریان بالا ضروری است.
تغذیه هسته و I/O برای FPGAها و DSPهای سطح بالا.
رگولاتور ثانویه (Post-Regulator) در منابع تغذیه سوئیچینگ.
تجهیزات مخابراتی، شبکه و سرور.
لوازم اندازهگیری دقیق (Instrumentation).
1. چه خازنهایی نیاز است؟
CIN ≥ 1 µF، CBIAS ≥ 1 µF، COUT ≥ 2.2 µF؛ برای نویز کمتر، CCS ≈ 1 nF پیشنهاد میشود.
2. چه میزان افت ولتاژ دارد؟
حدود 60 mV در VBIAS=5V، یا 165 mV اگر VBIAS به VIN متصل باشد.
3. آیا مناسب ساختارهای باتری است؟
بله، محدود ولتاژ از 0.8 تا 5.5 V باعث عملکرد در سیستمهای جامد/بیتی شده و Soft‑Start جریان لحظهای را محدود میکند.
| عنوان | مشخصات |
|---|---|
| ولتاژ ورودی | 0.8 V تا 5.5 V |
| ولتاژ خروجی (تنظیمی) | 0.8 V تا 3.6 V |
| حداکثر جریان خروجی | 1.5 A |
| افت ولتاژ (dropout) | ≈ 60 mV @ 1.5A (با VBIAS = 5 V)؛ ≈ 165 mV در حالت ورودی تنها |
| ولتاژبایاس (VBIAS) | 2.7 تا 5.5 V |
| دقت ولتاژ خروجی | ±1 % (نسخه جدید)، ±2 % (نسخه قدیمی) |
| جریان ایستا (Iq) | ≈ 2 mA |
| ویژگیهای کنترل | پایه Enable، خروجی Power‑Good، Soft‑Start قابل برنامهریزی |
| محافظتها | Over-current, Thermal shutdown, UVLO, Short-circuit |
| PSRR | 60 dB در 1 kHz تا 30 dB در 300 kHz |
| نویز خروجی | بسیار پایین، تابعی از مقدار Soft‑Start |
| بازه دمای کاری | –40 °C تا +125 °C |
| پایداری خازن | هر نوع ≥ 2.2 µF |
