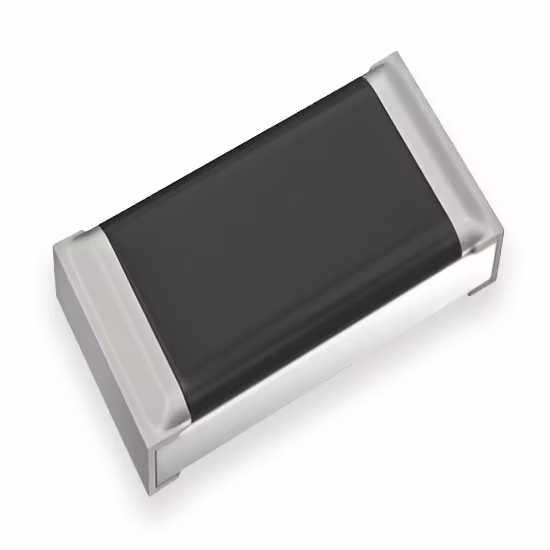

بررسی مقاومت SMD ERJ-2RKF2492X: دقت 24.9 کیلواهم در ابعاد 0402

مقاومت ERJ-2RKF2492X از سری مقاومت‌های فیلم ضخیم دقیق (Precision Thick Film) یکی دیگر از محصولات شرکت پاناسونیک (Panasonic) است. این قطعه با مقدار بسیار دقیق 24.9 کیلواهم (از سری E96) و تأییدیه حیاتی AEC-Q200، انتخابی ایده‌آل برای کاربردهای حساس به دقت در محیط‌های عملیاتی سخت محسوب می‌شود.

این مقاله به تشریح جامع مشخصات فنی، کاربردها و استراتژی‌های سئوی این مقاومت می‌پردازد.

 تحلیل مشخصات فنی ERJ-2RKF2492X

ERJ-2RKF2492X یک مقاومت تراشه‌ای با ویژگی‌های فنی زیر است:

1. مقدار مقاومت (Resistance): 24.9 کیلواهم (24.9 kΩ)کد 2492 مقدار مقاومت را بر اساس استاندارد EIA (E96 Series) نشان می‌دهد:
   کیلواهم 24.9 یا 24900 = 10² * 249



   مقدار 24.9 کیلواهم یکی از مقادیر استاندارد سری E96 است که برای مدارهای آنالوگ بسیار دقیق، مانند مدارهای تقسیم ولتاژ و کالیبراسیون سنسورها، ضروری است.

2. تلرانس و دقت (Tolerance): ±1%حرف F به تلرانس دقیق 1% اشاره دارد. این میزان دقت پایین، برای حفظ نسبت‌های ولتاژی و عملکرد پایدار در مدارهای حساس، از اهمیت بالایی برخوردار است.
3. ابعاد (Package Size): 0402 (1005 متریک)کد 2R سایز پکیج 0402 اینچی (1.0mm x 0.5mm) را نشان می‌دهد. این کوچک‌ترین سایز پرکاربرد در صنعت است که امکان مینیاتوره‌سازی و افزایش تراکم قطعات روی برد را فراهم می‌کند.
4. استاندارد کیفیت و پایداری: AEC-Q200پسوند X نشان‌دهنده انطباق با استاندارد AEC-Q200 (درجه خودرویی) است. این تأییدیه تضمین می‌کند که مقاومت می‌تواند عملکرد خود را در محدوده دمایی گسترده و در برابر شوک‌های حرارتی و لرزش‌های مکانیکی حفظ کند.
5. توان نامی:مقاومت‌های پکیج 0402 دارای توان نامی 0.1 وات (1/10W) هستند.

کاربردها و مزایای کلیدی

• مدارهای آنالوگ و سنسورینگ: به دلیل دقت ۱٪ و مقدار E96، در مدارهای سنسوری و ابزار دقیق برای اندازه‌گیری‌های حساس استفاده می‌شود.

• صنایع خودرویی: در ماژول‌های حیاتی خودرو (ECU, ADAS) که علاوه بر دقت، نیاز به پایداری بالا در شرایط دمایی شدید دارند.

• دستگاه‌های قابل حمل: سایز 0402 برای طراحی بردهای کوچک و فشرده در تجهیزات پزشکی قابل حمل و دستگاه‌های IoT ضروری است.

• پایداری دمایی: ضریب دمایی پایین (TCR) مقاومت در برابر نوسانات دما را تضمین می‌کند.

در نتیجه

مقاومت ERJ-2RKF2492X یک انتخاب مهندسی‌شده و دقیق از پاناسونیک است. ترکیب مقدار 24.9 کیلواهم (E96)، تلرانس 1%، سایز مینیاتوری 0402 و پایداری تضمین‌شده با AEC-Q200، آن را به یک قطعه ضروری برای طراحی‌های مدرن و حساس تبدیل کرده است.

سوالات متداول (FAQ)

1. مقاومت ERJ-2RKF2492X چه نوع مقاومتی است؟
یک مقاومت چیپ SMD از نوع فیلم ضخیم با مقدار 24.9 کیلو اهم و تلورانس ±1%.

2. این مقاومت در چه کاربردهایی استفاده می‌شود؟
در مدارهای تغذیه، فیلترها، دی‌کاپلینگ، تجهیزات صنعتی و سیستم‌های الکترونیکی خودرو.

3. آیا این مقاومت با استانداردهای صنعتی مطابقت دارد؟
بله، مطابق با استانداردهای AEC-Q200 و RoHS است.
