بررسی دقیق مقاومت SMD ERJ-3EKF6201V: دقت 6.2 کیلواهم در ابعاد 0603 با استاندارد خودرویی

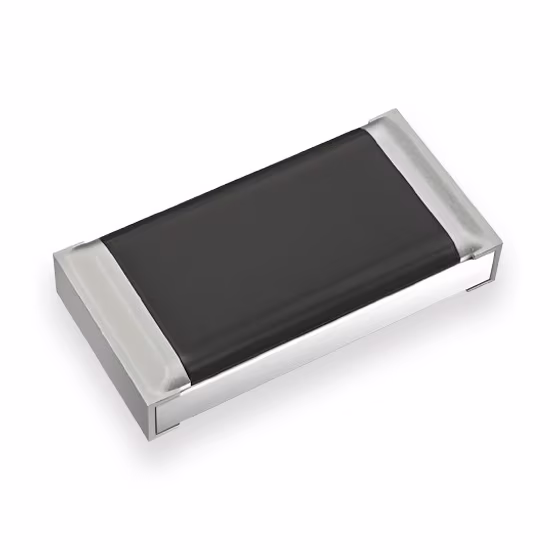

ERJ-3EKF6201V یکی از پرکاربردترین مقاومت‌های تراشه‌ای از سری فیلم ضخیم دقیق (Precision Thick Film) یکی دیگر از محصولات پاناسونیک (Panasonic) است. این مقاومت، با ترکیب یک مقدار استاندارد رایج (6.2kΩ) و ویژگی‌های پایداری برتر، به ویژه انطباق با استاندارد AEC-Q200، به عنوان یک جزء حیاتی در طراحی‌های حساس به کار می‌رود.

در ادامه به مشخصات فنی و کاربردهای این مقاومت می‌پردازیم.

تحلیل مشخصات فنی ERJ-3EKF6201V

ERJ-3EKF6201V یک مقاومت تراشه‌ای با مشخصات زیر است:

1. مقدار مقاومت (Resistance): 6.2 کیلواهم (6.2 kΩ)کد 6201 مقدار مقاومت را بر اساس استاندارد EIA نشان می‌دهد:



    کیلو اهم 6.2 یا  6200 = 10 * 620



   مقدار 6.2 کیلواهم یکی از مقادیر استاندارد و رایج در سری E96 (مقاومت‌های 1%) است و اغلب در مدارهای تنظیم Bias، فیدبک تقویت‌کننده‌ها و شبکه‌های تقسیم ولتاژ مورد استفاده قرار می‌گیرد.

2. تلرانس و دقت (Tolerance): ±1%حرف F به تلرانس دقیق 1% اشاره دارد. این تلرانس پایین، تضمین‌کننده عملکرد پایدار و دقیق در طول عمر مدار است و برای مدارهایی که نسبت‌های ولتاژ/جریان آن‌ها نباید تغییر کند، حیاتی است.
3. ابعاد (Package Size): 0603 (1608 متریک)کد 3E سایز پکیج 0603 اینچی (1.6mm x 0.8mm) را مشخص می‌کند. این ابعاد، تعادلی عالی بین کوچک‌سازی و سهولت مونتاژ خودکار (Pick-and-Place) ایجاد کرده و آن را به سایزی بسیار محبوب در صنایع مختلف تبدیل کرده است.
4. استاندارد کیفیت و پایداری: AEC-Q200پسوند V (یا قرارگیری در سری ERJ-3EKF) به تأییدیه AEC-Q200 اشاره دارد. این استاندارد به معنی طراحی و تولید قطعه برای تحمل شوک‌های حرارتی شدید، رطوبت، لرزش و تنش‌های مکانیکی است، که آن را برای استفاده در شرایط سخت خودرویی و صنعتی کاملاً مناسب می‌سازد.
5. توان نامی:مقاومت‌های پکیج 0603 معمولاً دارای توان نامی 0.1 وات (1/10W) هستند.

کاربردها و مزایای کلیدی

• صنایع خودرویی (Automotive): به دلیل دارا بودن AEC-Q200، در ماژول‌های کنترل موتور، سیستم‌های روشنایی LED و مدارهای سنسورینگ حیاتی استفاده می‌شود.
• مدارهای بازخورد و فیلترینگ: برای تعریف دقیق بهره (Gain) و ثابت زمانی (Time Constant) در Op-Amps و فیلترهای فعال.
• تجهیزات مخابراتی: در مدارهای فرکانس رادیویی (RF) و سیگنال‌دهی که نیاز به مقاومت‌های دقیق و کم نویز دارند.
• طراحی فشرده: سایز 0603 امکان کاهش ابعاد نهایی برد را فراهم می‌کند.

در نتیجه

مقاومت ERJ-3EKF6201V با ترکیب مقدار رایج و دقیق 6.2 کیلواهم (E96)، تلرانس 1%، سایز پرکاربرد 0603 و پایداری تأیید شده AEC-Q200، یک گزینه بسیار قوی برای هر مهندس الکترونیکی است که به دنبال یک قطعه مقاوم، دقیق و باکیفیت برای مدارهای حساس خود است.
