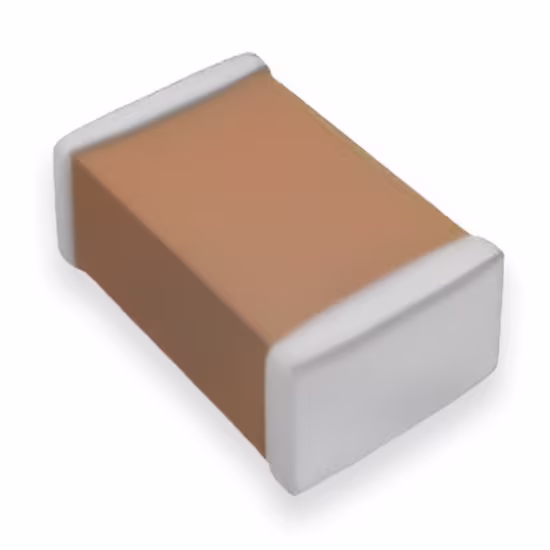

خازن CC0603KRX7R7BB824

شناسه محصول:

603-CC603KRX7R7BB824

نام برند:

YAGEO

مدت زمان ارسال:

ارسال آنی

ارسال:

پست، الوپیک، تیپاکس

تعداد	قیمت	مجموع قیمت به تومان
10+	33,000	330,000
100+	19,000	1,900,000
1000+	11,400	11,400,000
10000+	7,600	76,000,000

خازن SMD CC0603KRX7R7BB824 یک خازن سرامیکی چندلایه (MLCC) با ظرفیت استاندارد و ولتاژ بالا از محصولات شرکت Yageo است.این خازن برای کاربردهایی با ولتاژ متوسط تا بالا که نیاز به پایداری خوب در برابر تغییرات دما و ولتاژ دارند، مناسب است. در ادامه به بررسی این خازن میپردازیم.

بررسی تخصصی خازن سرامیکی چندلایه CC0603KRX7R7BB824 (Yageo)

CC0603KRX7R7BB824 یک خازن با ظرفیت بالا در دسته بندی X7R است که برای دیکوپلینگ و فیلترینگ در خطوط تغذیه ولتاژ پایین تا متوسط کاربرد دارد. ظرفیت $820 \text{ nF}$ در کنار ولتاژ $16 \text{ V}$ ، یک انتخاب خوب برای ذخیره‌سازی موضعی شارژ در نزدیکی پین‌های تغذیه میکروکنترلرها یا سایر ICهای دیجیتال است.

پارت نامبر و مشخصات فنی کلیدی

مشخصه فنی (Technical Specification)	جزئیات و مقدار (Value)
تولیدکننده	Yageo Corporation
نوع خازن	سرامیکی چندلایه (MLCC)
سایز پکیج (Case Size)	0603 (1608 متریک: $1.6 \times 0.8 \text{ mm}$ )
تلرانس (Tolerance)	$\pm ۱۰\%$ (کد K)
جنس دی‌الکتریک (Dielectric)	X7R
ولتاژ کاری (Rated Voltage)	۱۶ ولت (16 V) (کد 7B)
ظرفیت نامی (Capacitance)	۸۲۰ نانوفاراد ( $820 \text{ nF}$ )
مقاومت سری معادل (ESR)	بسیار پایین
محدوده دمایی X7R	$-۵۵^{\circ}\text{C}$ تا ° $+۱۲۵^{\circ}\text{C}$
کاربرد اصلی	دیکوپلینگ و بای‌پس نویز

ویژگی‌ها و کاربردهای کلیدی

ولتاژ 16V: این ولتاژ کاری، حاشیه ایمنی مناسبی را برای خطوط تغذیه $5 \text{ V}$ و $3.3 \text{ V}$ فراهم می‌کند و امکان استفاده در طیف گسترده‌ای از مدارهای منطقی و آنالوگ را می‌دهد.
ظرفیت 820nF: این ظرفیت، در محدوده خازن‌های دیکوپلینگ ثانویه قرار می‌گیرد که وظیفه اصلی آن‌ها پر کردن شکاف ظرفیتی بین خازن‌های 100nF (برای فرکانس‌های بالا) و خازن‌های $1 \mu\text{F}$ یا بیشتر (برای ریپل‌های فرکانس پایین) است.
دی‌الکتریک X7R: این خازن از جنس دی‌الکتریک کلاس II است. دی‌الکتریک X7R پایداری دمایی خوبی را فراهم می‌کند (تغییر ظرفیت کمتر از %15 $\pm 15\%$ در محدوده دمایی کاری). با این حال، به دلیل ظرفیت بالا و ولتاژ متوسط، باید تأثیر DC Bias (کاهش ظرفیت با اعمال ولتاژ DC) در ولتاژ کاری واقعی $3.3 \text{ V}$ یا $5 \text{ V}$ بررسی شود.
Low ESR و ESL: به عنوان یک MLCC، این خازن دارای مقاومت و اندوکتانس سری معادل بسیار پایینی است که آن را برای حذف نویزهای فرکانس بالا در خطوط تغذیه بسیار موثر می‌سازد.

کاربردها

مدارهای دیکوپلینگ برای ICها، DSPها و ریزپردازنده‌ها.
فیلترینگ و صاف کردن ریپل در خروجی رگولاتورهای ولتاژ پایین.
مدارهای واسط آنالوگ و سنسورها.
تجهیزات الکترونیکی مصرفی و صنعتی با ولتاژ تغذیه استاندارد.

سوالات متداول (FAQ)

۱. چرا X7R برای این کاربرد مناسب است؟

X7R تغییرات ظرفیت نسبتاً کم دارد و برای دکاپلینگ معمول تا فرکانس‌های متوسط کاربردی است.

۲. آیا ظرفیت در ولتاژ کاهش می‌یابد؟

بله، ظرفیت ممکن است کمی کاهش یابد؛ برای تخمین دقیق، به منحنی ولتاژ–ظرفیت در datasheet مراجعه کنید.

۳. جایگزین مشابه چیست؟

مدل‌های مشابه مانند Murata GRM188R71C824KA01 یا TDK C1608X7R1C824K080AC را می‌توان بررسی کرد.

عنوان	مشخصات
ظرفیت	0.82 µF ±10%
ولتاژ کاری	16 V DC
دی‌الکتریک	X7R (±15% در –55…+125 °C)
بسته‌بندی	0603 (1.6×0.8 mm)
RoHS compliant	دارد
وضعیت تولید	Active؛ موجود در توزیع‌کننده‌ها مثل DigiKey و Mouser
