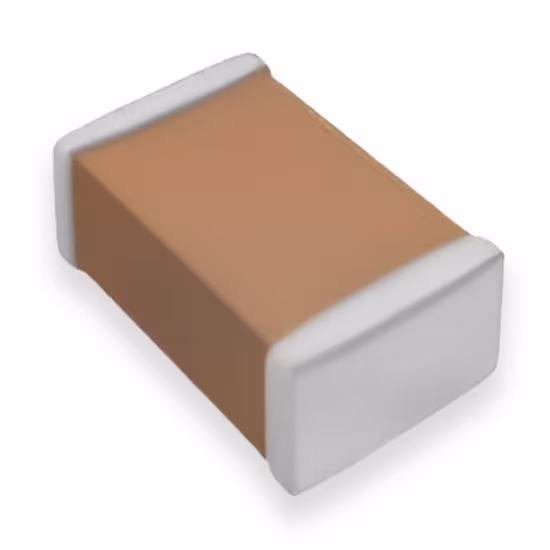

خازن CL10B104MA8NNWC

شناسه محصول:

187-CL10B104MA8NNWC

نام برند:

Sumsung

مدت زمان ارسال:

ارسال آنی

ارسال:

پست، الوپیک، تیپاکس

تعداد	قیمت	مجموع قیمت به تومان
10+	30,000	300,000
100+	7,200	720,000
1000+	4,200	4,200,000
10000+	2,800	28,000,000

CL10B104MA8NNWC یک خازن سرامیکی چندلایه (MLCC) از شرکت Samsung Electro-Mechanics (SEMCO) است. این مدل، یکی از پرکاربردترین خازن‌ها در بازار برای دیکوپلینگ و فیلترینگ است.

در ادامه به بررسی این خازن میپردازیم.

بررسی تخصصی خازن سرامیکی چندلایه CL10B104MA8NNWC (SEMCO)

CL10B104MA8NNWC یک خازن با ظرفیت استاندارد $100 \text{ nF}$ است که برای دیکوپلینگ خطوط تغذیه $3.3 \text{ V}$ و $5 \text{ V}$ استفاده می‌شود. این خازن از جنس دی‌الکتریک X7R است که پایداری دمایی خوبی را فراهم می‌کند، اما تلرانس %20 $\pm 20\%$ آن (در مقایسه با %10 $\pm 10\%$ رایج) نشان می‌دهد که برای کاربردهای بسیار حساس به دقت، مناسب نیست و بیشتر برای دیکوپلینگ عمومی (Bulk Decoupling) به کار می‌رود.

رمزگشایی پارت نامبر و مشخصات فنی کلیدی

مشخصه فنی (Technical Specification)	جزئیات و مقدار (Value)
تولیدکننده	Samsung Electro-Mechanics (SEMCO)
نوع خازن	سرامیکی چندلایه (MLCC)
سایز پکیج (Case Size)	0603 (1608 متریک: $1.6 \times 0.8 \text{ mm}$ )
جنس دی‌الکتریک (Dielectric)	X7R (کد B)
ظرفیت نامی (Capacitance)	۱۰۰ نانوفاراد ( $100 \text{ nF}$ )
ولتاژ کاری (Rated Voltage)	۱۰ ولت (10 V) (کد M)
تلرانس (Tolerance)	$\pm ۲۰\%$ (کد M)
محدوده دمایی X7R	$-۵۵^{\circ}\text{C}$ تا $+۱۲۵^{\circ}\text{C}$
کاربرد اصلی	دیکوپلینگ با هزینه بهینه

ویژگی‌ها و مزایای کلیدی

ولتاژ 10V: ولتاژ نامی $10 \text{ V}$ برای خطوط تغذیه $3.3 \text{ V}$ و $5 \text{ V}$ طراحی شده است. توجه: به دلیل ولتاژ پایین و ظرفیت بالا، تأثیر DC Bias در این قطعه بارزتر است. ظرفیت واقعی (Efffective Capacitance) آن در هنگام اعمال ولتاژ 5V می‌تواند به طور قابل توجهی (گاهی تا $50\%$ ) کمتر از 100nF نامی باشد.
تلرانس %20 $\pm 20\%$ : این تلرانس نسبتاً باز (Wide Tolerance) به تولیدکننده اجازه می‌دهد خازن را با هزینه کمتری تولید کند و آن را برای کاربردهایی که دقت ظرفیت حیاتی نیست، بهینه می‌سازد.
دی‌الکتریک X7R: پایداری دمایی خوب این دی‌الکتریک تضمین می‌کند که ظرفیت در محدوده دمای کاری صنعتی، نوسان زیادی نداشته باشد.
سایز 0603: این سایز یک انتخاب استاندارد صنعتی است که تعادلی بین فشردگی و سهولت مونتاژ فراهم می‌کند.
Low ESR و ESL: به عنوان یک MLCC، این خازن در فرکانس‌های بالا عملکرد عالی دارد و نویز را به طور موثر از بین می‌برد.

کاربردها:

دیکوپلینگ عمومی (Bulk Decoupling) در کنار خازن‌های دقیق %10 $\pm 10\%$ و %5 $\pm 5\%$ .
مدارهای فیلترینگ نویز و بای‌پس در خطوط تغذیه دیجیتال.
بردهای الکترونیکی مصرفی با حساسیت کمتر به دقت ظرفیت.

عنوان	مشخصات
ظرفیت	0.1 µF (100 نانوفاراد)
تولرانس	±20%
ولتاژ نامی	25 ولت DC
دی‌الکتریک	X7R
ابعاد	0603 (1.6 × 0.8 میلی‌متر)
محدوده دمایی عملکرد	–55 تا +125 درجه سانتی‌گراد
نوع نصب	SMD (نصب سطحی)
سازگاری با RoHS	بله
