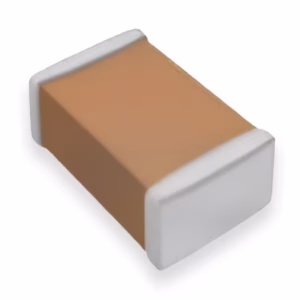

خازن CL21B104KBFNNNE | خازن MLCC 100nF 50V X7R سایز 0805

خازن CL21B104KBFNNNE یک خازن سرامیکی چندلایه MLCC از محصولات Samsung Electro-Mechanics (SEMCO) است که با ظرفیت 100nF، ولتاژ نامی 50V و دی‌الکتریک X7R تولید می‌شود. این خازن در پکیج 0805 قرار دارد و به دلیل ترکیب ظرفیت استاندارد، ولتاژ کاری مناسب و پایداری دمایی، در مدارهای دکوپلینگ، بای‌پس و فیلترینگ نویز کاربرد گسترده‌ای دارد.

ولتاژ نامی 50V باعث می‌شود این مدل برای مدارهایی با ولتاژ کاری پایین‌تر مانند 5V، 12V و 24V حاشیه ولتاژ مناسبی داشته باشد؛ با این حال، انتخاب نهایی باید بر اساس شرایط واقعی مدار و مشخصات دیتاشیت انجام شود.

مشخصات فنی خازن CL21B104KBFNNNE

ویژگی‌های کلیدی CL21B104KBFNNNE

ظرفیت استاندارد 100nF

ظرفیت 100 نانوفاراد یکی از مقادیر بسیار رایج در مدارهای الکترونیکی است و به‌طور گسترده برای دکوپلینگ پایه‌های تغذیه ICها و کاهش نویز مورد استفاده قرار می‌گیرد.

قرار دادن این خازن در نزدیکی پایه‌های تغذیه می‌تواند به کاهش نویز و تأمین جریان‌های لحظه‌ای مورد نیاز مدار کمک کند.

ولتاژ نامی 50 ولت

ولتاژ کاری 50V نسبت به مدارهای 5V، 12V و 24V حاشیه مناسبی ایجاد می‌کند. این موضوع در طراحی‌هایی که احتمال ایجاد نوسانات یا جهش‌های لحظه‌ای ولتاژ وجود دارد اهمیت بیشتری پیدا می‌کند.

البته ولتاژ نامی 50V به معنی مناسب بودن قطعه برای کار مداوم در تمام شرایط نزدیک به این مقدار نیست و باید شرایط واقعی مدار و محدودیت‌های دیتاشیت در نظر گرفته شود.

دی‌الکتریک X7R

استفاده از دی‌الکتریک X7R باعث می‌شود خازن در محدوده دمایی مشخص، پایداری مناسبی داشته باشد. این ویژگی CL21B104KBFNNNE را برای بسیاری از کاربردهای عمومی، صنعتی و تغذیه مناسب می‌کند.

در عین حال، مانند سایر خازن‌های MLCC، ظرفیت واقعی می‌تواند تحت تأثیر عواملی مانند ولتاژ DC اعمال‌شده، دما و شرایط کاری تغییر کند.

پکیج 0805

پکیج 0805 با ابعاد متریک حدود 2.0 × 1.25 میلی‌متر، فضای بیشتری نسبت به پکیج‌هایی مانند 0603 اشغال می‌کند، اما همچنان برای طراحی‌های SMD فشرده مناسب است.

این اندازه در بسیاری از طراحی‌ها، تعادل مناسبی میان ابعاد، قابلیت مونتاژ و مشخصات الکتریکی ایجاد می‌کند.

کاربردهای خازن CL21B104KBFNNNE

این خازن می‌تواند در بخش‌های مختلف مدارهای الکترونیکی استفاده شود، از جمله:

• دکوپلینگ خطوط تغذیه
• بای‌پس پایه‌های تغذیه IC
• فیلتر کردن نویز
• مدارهای تغذیه 5V، 12V و 24V
• تجهیزات صنعتی و تجاری
• مدارهای سنسوری
• بردهای میکروکنترلری و Embedded
• تجهیزات الکترونیکی عمومی
• مدارهای رابط و کنترلی

نکات مهم در استفاده از خازن 100nF

محل قرارگیری روی PCB

برای کاربرد دکوپلینگ، بهتر است خازن 100nF تا حد امکان نزدیک به پایه تغذیه IC قرار گیرد. کوتاه بودن مسیر بین پایه تغذیه، خازن و GND باعث کاهش امپدانس و اثرات پارازیتی مسیر می‌شود.

توجه به DC Bias

در خازن‌های سرامیکی با دی‌الکتریک X7R، ظرفیت نامی درج‌شده روی بدنه یا دیتاشیت الزاماً همان ظرفیت واقعی در شرایط کاری نیست. اعمال ولتاژ DC می‌تواند باعث کاهش ظرفیت مؤثر شود.

بنابراین در مدارهای حساس، بررسی DC Bias Characteristics در دیتاشیت اهمیت دارد.

انتخاب خازن برای فرکانس‌های بالا

خازن 100nF برای بسیاری از کاربردهای دکوپلینگ و فیلترینگ مناسب است، اما عملکرد آن در فرکانس‌های بالا به عواملی مانند ESR، ESL، فرکانس تشدید و نحوه قرارگیری روی PCB نیز وابسته است.

برای طراحی‌های فرکانس بالا، صرفاً انتخاب مقدار ظرفیت بالاتر همیشه به معنی عملکرد بهتر نیست.

مقایسه با خازن‌های مشابه

برای جایگزینی CL21B104KBFNNNE می‌توان مدل‌هایی با مشخصات مشابه را بررسی کرد؛ اما پیش از انتخاب جایگزین باید حداقل موارد زیر مطابقت داشته باشند:

• ظرفیت 100nF
• ولتاژ نامی 50V یا بالاتر
• دی‌الکتریک X7R یا گزینه سازگار با مدار
• تلرانس مورد نیاز
• پکیج 0805 یا ابعاد سازگار
• محدوده دمای کاری
• مشخصات DC Bias و امپدانس

برخی مدل‌های مشابه از تولیدکنندگان دیگر نیز وجود دارند، اما انتخاب جایگزین نهایی باید بر اساس دیتاشیت همان قطعه انجام شود.

جمع‌بندی

CL21B104KBFNNNE یک خازن سرامیکی چندلایه با ظرفیت 100nF، ولتاژ نامی 50V و دی‌الکتریک X7R است که در پکیج 0805 تولید می‌شود. ظرفیت استاندارد 100nF، ولتاژ نامی مناسب و پایداری دمایی X7R، این قطعه را به گزینه‌ای کاربردی برای دکوپلینگ، بای‌پس و فیلترینگ نویز در مدارهای الکترونیکی تبدیل کرده است.
