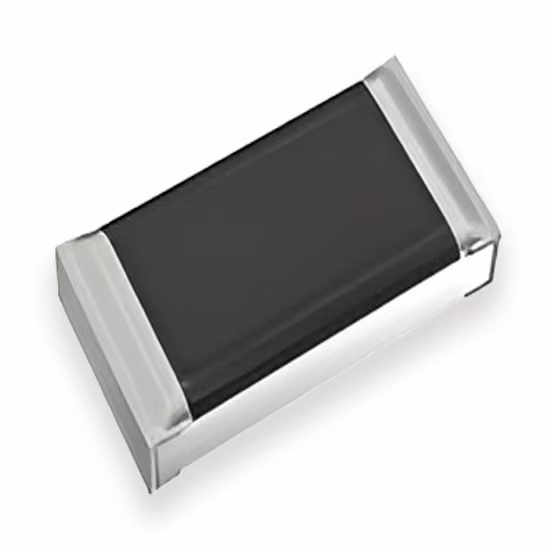

بررسی تخصصی مقاومت لایه ضخیم ERJ-2RKF4701X (Panasonic)

ERJ-2RKF4701X عضوی از سری ERJ مقاومت‌های لایه ضخیم (Thick Film Resistors) است که به دلیل قیمت مناسب، پایداری خوب و مشخصات الکتریکی قابل اطمینان، پرکاربردترین نوع مقاومت در صنعت الکترونیک به شمار می‌رود. این مدل خاص در سایز بسیار کوچک 0402 عرضه شده و تلرانس تنگ %1± دارد، که برای کاربردهای ولتاژ/جریان دقیق ضروری است.

ERJ-2RKF4701X یک مقاومت نصب سطحی (SMD) با کاربرد عمومی و پایداری بالا است که محصولی دیگر از  شرکت Panasonic تولید می‌شود.

رمزگشایی پارت نامبر و مشخصات فنی کلیدی

ویژگی‌ها و کاربردهای کلیدی

1. سایز 0402 (مینیاتوری): این سایز بسیار کوچک (ابعاد 1.0 * 0.5 میلیمتر) برای کاهش فضای اشغال شده روی PCB و امکان تولید محصولات فشرده مانند تلفن‌های هوشمند، ماژول‌های وای‌فای و گجت‌های پوشیدنی حیاتی است.

2. تلرانس %1± (کد F): تلرانس %1± (در مقایسه با 5%± رایج) نشان می‌دهد که این مقاومت برای استفاده در مدارهایی مانند تقسیم‌کننده‌های ولتاژ دقیق (Voltage Dividers)، فیلترهای فعال و مدارهای اندازه‌گیری حساس، که حفظ دقت مقدار مقاومت در آن‌ها اهمیت بالایی دارد، مناسب است.

3. تکنولوژی لایه ضخیم: این تکنولوژی، روش ساخت استاندارد برای مقاومت‌های SMD است که تعادلی بین هزینه پایین و عملکرد خوب فراهم می‌کند.

4. کیلو اهم 4.7: این مقدار مقاومت در محدوده رایج‌ترین مقادیر برای پول‌آپ (Pull-Up) و پول‌داون (Pull-Down) پین‌های دیجیتال، و همچنین در مدارهای فیدبک آمپلی‌فایرهای عملیاتی (Op-Amps) و مدارهای تایمر استفاده می‌شود.

کاربردها:

• مدارهای فیدبک دقیق در رگولاتورهای ولتاژ.

• تقسیم‌کننده‌های ولتاژ در مدارهای اندازه‌گیری آنالوگ.

• مدارهای پول‌آپ و پول‌داون در خطوط I/O و باس‌های ارتباطی (مانند I²C).

• انواع تجهیزات الکترونیکی مصرفی با تراکم بالا.

 سوالات متداول (FAQ)

۱. چرا TCR ±100ppm/°C مهم است؟
برای مدارات زمان‌بندی، ppm پایین باعث افزایش دقت حرارتی و ثبات عملکرد می‌شود.

۲. چه ولتاژی قابل تحمل است؟
طبق استاندارد مشابه، تحمل تا ~50 V DC فراهم است، ولی بهتر است دیتاشیت را بررسی کنید

۳. آیا مشابه‌هایی وجود دارد؟
بله، اشتراکات با سری‌های ERJ-2RKF سطح دیگر یا مدل‌های SMD دیگر Panasonic وجود دارد که ظرفیت یا مقاومت متفاوت دارند.
