مقاومت ERJ-2RKF4702X پاناسونیک 47 کیلو اهم 0402 ±1%
مقاومت ERJ-2RKF4702X پاناسونیک 47 کیلو اهم 0402 ±1%
شناسه محصول:
667-ERJ-2RKF4702Xنام برند:
Panasonicمدت زمان ارسال:
ارسال آنیارسال:
پست، الوپیک، تیپاکس| تعداد | قیمت | مجموع قیمت به تومان |
| 1+ | 28,000 | 28,000 |
| 10+ | 6,400 | 64,000 |
| 100+ | 3,600 | 360,000 |
| 500+ | 3,400 | 1,700,000 |
| 1000+ | 2,200 | 2,200,000 |
| 2500+ | 1,600 | 4,000,000 |
معرفی مقاومت ERJ-2RKF4702X

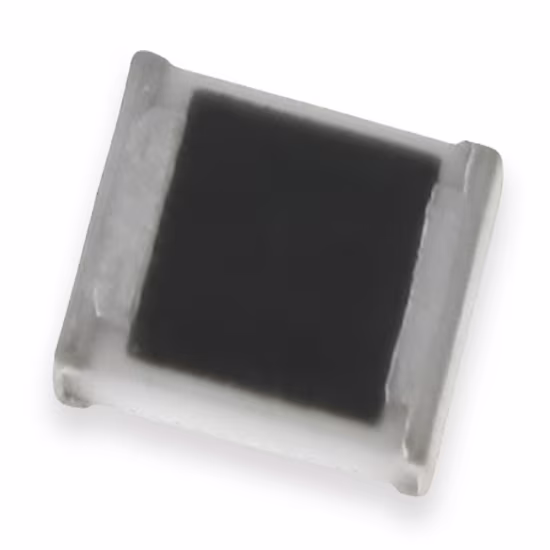

مقاومت ERJ-2RKF4702X، مقاومت SMD سایز 0402، یکی از مقاومتهای چیپ فیلم ضخیم شرکت Panasonic است که برای نصب سطحی روی بردهای مدار چاپی طراحی شده است. این قطعه دارای مقدار مقاومت 47 کیلواهم، تلرانس ±1 درصد و توان نامی 0.1 وات یا 100 میلیوات است.
این مقاومت در پکیج کوچک 0402 تولید شده که در سیستم متریک با ابعاد 1005 شناخته میشود. ابعاد بدنه آن تقریباً 1 میلیمتر طول و 0.5 میلیمتر عرض است. اندازه کوچک این قطعه باعث میشود برای طراحی بردهای فشرده، تجهیزات قابل حمل و مدارهایی که محدودیت فضا دارند مناسب باشد.
مقدار مقاومت 47 کیلواهم
مقدار نامی این قطعه برابر با 47 کیلواهم یا 47000 اهم است. مقاومت 47K یکی از مقادیر رایج در طراحی مدارهای الکترونیکی محسوب میشود و در کاربردهایی مانند تقسیم ولتاژ، محدودکردن جریان، Pull-up و Pull-down، تعیین بایاس و فیلترهای RC استفاده میشود.
تلرانس ±1 درصد به این معناست که مقدار واقعی مقاومت میتواند حداکثر یک درصد بیشتر یا کمتر از 47 کیلواهم باشد. این میزان تلرانس برای بسیاری از مدارهای کنترلی، اندازهگیری و پردازش سیگنال مناسب است.
پکیج SMD سایز 0402
مقاومت ERJ-2RKF4702X در پکیج 0402 عرضه میشود. این عدد در سیستم اندازهگذاری اینچی به ابعاد تقریبی 0.04 در 0.02 اینچ اشاره دارد. اندازه معادل متریک آن 1005 است و ابعاد قطعه تقریباً 1 در 0.5 میلیمتر است.
پکیج 0402 بسیار کوچک است و معمولاً در مدارهای فشرده، تجهیزات قابل حمل، محصولات مخابراتی، تجهیزات پزشکی، خودرو و بردهای دارای تراکم قطعات بالا استفاده میشود.
برای مونتاژ دستی این قطعه، استفاده از هویه با نوک ظریف، پنس دقیق، فلاکس و تجهیزات بزرگنمایی توصیه میشود. در تولید انبوه نیز قطعه معمولاً با دستگاه Pick and Place و فرایند لحیمکاری Reflow مونتاژ میشود.
فناوری فیلم ضخیم
این محصول از فناوری Thick Film یا فیلم ضخیم استفاده میکند. در این نوع مقاومت، لایه مقاومتی روی بستر سرامیکی قرار میگیرد و مقدار مقاومت با کنترل ترکیب و هندسه لایه تعیین میشود.
مقاومتهای فیلم ضخیم به دلیل ابعاد کوچک، قیمت مناسب، قابلیت تولید انبوه و تنوع مقادیر، در بسیاری از مدارهای الکترونیکی استفاده میشوند.
سری ERJ پاناسونیک از عنصر مقاومتی Metal Glaze و ساختار الکترود چندلایه بهره میبرد که برای افزایش پایداری و قابلیت اطمینان طراحی شده است.
توان نامی 0.1 وات
توان نامی مقاومت ERJ-2RKF4702X برابر با 0.1 وات یا 100 میلیوات است. این مقدار نشان میدهد مقاومت در شرایط تعیینشده توسط سازنده چه میزان توان الکتریکی را میتواند بدون آسیبدیدگی تحمل کند.
توان تلفاتی مقاومت از رابطه ولتاژ، جریان و مقدار مقاومت به دست میآید. هنگام طراحی مدار باید اطمینان حاصل شود که توان واقعی اعمالشده کمتر از توان نامی قطعه باشد.
همچنین با افزایش دمای محیط، توان مجاز مقاومت ممکن است کاهش پیدا کند. بنابراین در مدارهای حساس، بررسی منحنی کاهش توان یا Derating در دیتاشیت ضروری است.
تلرانس یک درصد
تلرانس این قطعه ±1 درصد است. برای مقاومت 47 کیلواهم، محدوده قابل قبول مقدار واقعی تقریباً بین 46.53 و 47.47 کیلواهم قرار میگیرد.
تلرانس پایینتر باعث میشود عملکرد مدار به مقدار طراحیشده نزدیکتر باشد. این ویژگی در مدارهای تقسیم ولتاژ، تقویتکنندهها، فیلترها و مدارهای اندازهگیری اهمیت دارد.
ضریب دمایی ±100 ppm/°C
ضریب دمایی این مقاومت ±100 ppm/°C است. این مشخصه میزان تغییر مقدار مقاومت در اثر تغییر دما را نشان میدهد.
هرچه مقدار TCR کمتر باشد، مقاومت در برابر تغییرات دما پایدارتر است. مقدار ±100 ppm/°C برای بسیاری از کاربردهای عمومی و نیمهدقیق الکترونیکی مناسب محسوب میشود.
محدوده دمای کاری
محدوده دمای کاری اعلامشده برای این قطعه از منفی 55 تا مثبت 155 درجه سانتیگراد است. این محدوده امکان استفاده از مقاومت را در تجهیزات صنعتی، خودرویی و محیطهایی با تغییرات دمایی گسترده فراهم میکند. بااینحال، عملکرد واقعی قطعه به شرایط مدار، توان اعمالشده، طراحی PCB و تهویه حرارتی بستگی دارد.
ولتاژ کاری
ولتاژ کاری نامی این مقاومت 50 ولت است و حداکثر ولتاژ اضافهبار آن تا 100 ولت اعلام شده است.
در انتخاب مقاومت باید هم توان نامی و هم ولتاژ کاری بررسی شوند. حتی اگر توان محاسبهشده کمتر از 0.1 وات باشد، نباید ولتاژ اعمالشده از محدوده مجاز قطعه بیشتر شود.
کاربرد مقاومت ERJ-2RKF4702X
مقاومت 47 کیلواهم ERJ-2RKF4702X در کاربردهای مختلفی قابل استفاده است، از جمله:
- تقسیم ولتاژ
- مدارهای Pull-up و Pull-down
- بایاس ترانزیستور
- محدودسازی جریان
- مدارهای RC
- فیلترهای آنالوگ
- مدارهای کنترلی
- مدارهای اندازهگیری
- تجهیزات مخابراتی
- بردهای الکترونیکی فشرده
- تجهیزات قابل حمل
- سیستمهای صنعتی
- تجهیزات خودرویی
- مدارهای پردازش سیگنال
- بردهای دارای مونتاژ SMD
استفاده در مدار تقسیم ولتاژ
یکی از کاربردهای متداول مقاومت 47 کیلواهم، استفاده در مدار تقسیم ولتاژ است. در این مدار، دو یا چند مقاومت برای ایجاد ولتاژی کمتر از ولتاژ ورودی استفاده میشوند.
دقت ولتاژ خروجی به مقدار و تلرانس مقاومتها بستگی دارد. تلرانس ±1 درصد این محصول برای بسیاری از تقسیمکنندههای ولتاژ عمومی مناسب است.
استفاده بهعنوان Pull-up و Pull-down
مقاومت ERJ-2RKF4702X میتواند در برخی مدارهای دیجیتال بهعنوان مقاومت Pull-up یا Pull-down استفاده شود. این مقاومتها از شناور ماندن ورودی دیجیتال جلوگیری کرده و وضعیت منطقی مشخصی برای پایه ایجاد میکنند.
انتخاب مقدار 47 کیلواهم باید با توجه به جریان نشتی ورودی، سرعت سوئیچینگ و مشخصات مدار انجام شود.
استفاده در مدارهای RC
ترکیب مقاومت 47 کیلواهم با خازن میتواند برای ایجاد ثابت زمانی، فیلتر پایینگذر، فیلتر بالاگذر، تأخیر زمانی یا شکلدهی سیگنال استفاده شود.
مقدار ثابت زمانی به حاصلضرب مقدار مقاومت در ظرفیت خازن بستگی دارد. تلرانس مقاومت و خازن بر دقت نهایی مدار تأثیر میگذارند.
مزایای مقاومت Panasonic ERJ-2RKF4702X
مهمترین مزایای این قطعه عبارتاند از:
- مقدار مقاومت دقیق 47 کیلواهم
- تلرانس ±1 درصد
- ابعاد بسیار کوچک
- مناسب برای مونتاژ SMD
- توان نامی 0.1 وات
- محدوده دمای کاری گسترده
- ضریب دمایی ±100 ppm/°C
- قابلیت استفاده در طراحیهای فشرده
- مناسب برای مونتاژ خودکار
- بستهبندی نواری و قرقرهای
- تولید توسط برند Panasonic
- قابلیت استفاده در کاربردهای خودرویی
- سازگار با فرایند Reflow
- مناسب مدارهای عمومی و نیمهدقیق
نحوه انتخاب مقاومت جایگزین
در صورت جایگزینکردن ERJ-2RKF4702X با مدل دیگر، فقط مقدار 47 کیلواهم کافی نیست. قطعه جایگزین باید از نظر مشخصات زیر نیز بررسی شود:
- مقدار مقاومت
- تلرانس
- توان نامی
- پکیج 0402
- ضریب دمایی
- ولتاژ کاری
- محدوده دمایی
- فناوری ساخت
- کاربرد خودرویی در صورت نیاز
- نوع بستهبندی
- شرایط لحیمکاری
استفاده از مقاومتی با پکیج متفاوت ممکن است باعث ناسازگاری با پدهای PCB شود.
تفاوت پکیج 0402 و 0603
مقاومت 0402 کوچکتر از مقاومت 0603 است. پکیج کوچکتر فضای کمتری روی برد اشغال میکند، اما مونتاژ و تعمیر دستی آن دشوارتر است.
اگر برد برای قطعه 0402 طراحی شده باشد، جایگزینی آن با 0603 معمولاً بدون تغییر PCB امکانپذیر نیست. بنابراین پکیج باید با طراحی برد تطابق کامل داشته باشد.
نحوه لحیمکاری مقاومت 0402
برای لحیمکاری دستی مقاومت ERJ-2RKF4702X بهتر است مراحل زیر رعایت شوند:
- یکی از پدهای PCB را با مقدار کمی قلع آماده کنید.
- قطعه را با پنس دقیق در محل قرار دهید.
- پد آمادهشده را گرم کنید تا یک سمت قطعه ثابت شود.
- موقعیت مقاومت را بررسی کنید.
- سمت دیگر قطعه را لحیم کنید.
- در صورت نیاز، اتصال اول را اصلاح کنید.
- از ایجاد قلع اضافی و اتصال کوتاه جلوگیری کنید.
به دلیل ابعاد کوچک، استفاده از میکروسکوپ یا ذرهبین میتواند کیفیت مونتاژ را افزایش دهد.
بستهبندی قطعه
مقاومت ERJ-2RKF4702X در بستهبندی نوار کاغذی با گام 2 میلیمتر ارائه میشود. این نوع بستهبندی برای استفاده در دستگاههای مونتاژ خودکار مناسب است.
بسته به فروشنده، قطعه ممکن است بهصورت رول کامل، برش نواری یا تعداد محدود عرضه شود. در صفحه محصول eNabz بهتر است تعداد قطعات قابل سفارش و نوع بستهبندی دقیق مشخص شود.
خرید مقاومت ERJ-2RKF4702X از eNabz
برای خرید مقاومت ERJ-2RKF4702X میتوانید قیمت، موجودی، تعداد قابل سفارش و مشخصات فنی این محصول را در فروشگاه اینترنتی eNabz بررسی کنید.
این مقاومت SMD پاناسونیک با مقدار 47 کیلواهم، تلرانس ±1 درصد و پکیج 0402 برای مدارهای الکترونیکی فشرده، سیستمهای کنترلی، تجهیزات صنعتی و مونتاژ بردهای PCB مناسب است.
برای انتخاب مدل مناسب، شماره فنی، مقدار مقاومت، تلرانس، توان و پکیج را با نیاز مدار خود مقایسه کنید.
سؤالات متداول
مقدار مقاومت ERJ-2RKF4702X چقدر است؟
مقدار نامی این قطعه 47 کیلواهم یا 47000 اهم است.
- تلرانس این مقاومت چقدر است؟
تلرانس ERJ-2RKF4702X برابر با ±1 درصد است.
- پکیج مقاومت ERJ-2RKF4702X چیست؟
این مقاومت در پکیج SMD سایز 0402 یا 1005 متریک عرضه میشود.
- توان نامی این قطعه چقدر است؟
توان نامی مقاومت برابر با 0.1 وات یا 100 میلیوات است.
- این مقاومت از چه نوعی است؟
ERJ-2RKF4702X یک مقاومت چیپ فیلم ضخیم یا Thick Film است.
- ضریب دمایی مقاومت چقدر است؟
ضریب دمایی این مدل ±100 ppm/°C است.
- آیا این قطعه برای مونتاژ دستی مناسب است؟
امکان مونتاژ دستی وجود دارد، اما به دلیل پکیج بسیار کوچک 0402، استفاده از پنس، هویه ظریف، فلاکس و تجهیزات بزرگنمایی توصیه میشود.
- میتوان مقاومت 0603 را جایگزین آن کرد؟
از نظر الکتریکی ممکن است مدلی با مشخصات مشابه وجود داشته باشد، اما پکیج 0603 بزرگتر است و معمولاً با پد PCB طراحیشده برای 0402 سازگار نیست.
مقایسه مقاومت ERJ-2RKF4702X با ERJ-3EKF1001V
هر دو محصول از سری Precision Thick Film Chip Resistors شرکت Panasonic هستند و از نظر فناوری ساخت، تلرانس، توان نامی و ضریب دمایی تقریباً مشابهاند. تفاوت اصلی آنها در مقدار مقاومت و ابعاد پکیج است.
| ویژگی | ERJ-2RKF4702X | ERJ-3EKF1001V |
|---|---|---|
| برند | Panasonic | Panasonic |
| شماره فنی | ERJ-2RKF4702X | ERJ-3EKF1001V |
| مقدار مقاومت | 47 کیلواهم (47KΩ) | 1 کیلواهم (1KΩ) |
| تلرانس | ±1% | ±1% |
| توان نامی | 0.1 وات | 0.1 وات |
| نوع مقاومت | Thick Film | Thick Film |
| نوع نصب | SMD | SMD |
| پکیج | 0402 (1005 Metric) | 0603 (1608 Metric) |
| ضریب دمایی (TCR) | ±100 ppm/°C | ±100 ppm/°C |
| ولتاژ کاری | 50 ولت | 75 ولت |
| حداکثر ولتاژ اضافهبار | 100 ولت | 150 ولت |
| محدوده دمای کاری | 55- تا 155+ درجه سانتیگراد | 55- تا 155+ درجه سانتیگراد |
| استاندارد خودرویی | AEC-Q200 | AEC-Q200 |
| کاربرد | تقسیم ولتاژ، Pull-up، Pull-down، بایاس، فیلترهای RC | محدودکننده جریان LED، تقسیم ولتاژ، مقاومت سری، مدارهای عمومی |
کدام را انتخاب کنیم؟
اگر طراحی برد شما برای پکیج 0402 انجام شده و به مقاومت 47 کیلواهم نیاز دارید، ERJ-2RKF4702X انتخاب مناسب است.
اگر مدار به 1 کیلواهم نیاز دارد یا مونتاژ دستی برایتان اهمیت بیشتری دارد، ERJ-3EKF1001V به دلیل پکیج 0603 گزینه مناسبتری خواهد بود. علاوه بر این، پکیج 0603 معمولاً برای تعمیرات و نمونهسازی دستی راحتتر از 0402 است.
| عنوان | مشخصات |
|---|---|
| مقدار مقاومت | 47 کیلو اهم |
| تلورانس | ±1% |
| توان نامی | 0.1 وات (1/10W) |
| ضریب دمایی (TCR) | ±100 ppm/°C |
| ابعاد پکیج | 0402 (1.0 × 0.5 میلیمتر) |
| نوع | فیلم ضخیم (Thick Film) |
| بازه دمایی عملکرد | از -55°C تا +155°C |
| ولتاژ کاری حداکثر | 50 ولت |
| ولتاژ اضافهبار حداکثر | 100 ولت |
| استانداردها | مطابق با AEC-Q200 و RoHS |
