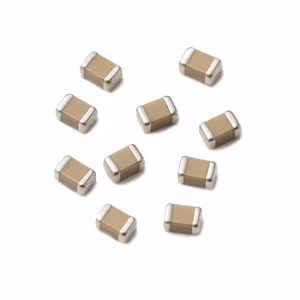

خازن سرامیکی چند لایه Murata GRM155C81E104KA12D

خازن GRM155C81E104KA12D، خازن سرامیکی است که چندین لایه SMD دارد و توسط شرکت Murata تولید شده است. این مدل خازن دی الکتریک X6S دارد که این قابلیت را فراهم کرده که بتواند در دمای 55- تا 105+ درجه سلسیوس کار کند. این خازن مولتی لایر 0.1 میکرو فاراد در دمای کاری خود، با ظرفیت و حرارتی پایدار کار می کند. با تلرانس 10±% برای کاربردهای SMD مناسب است و در مدارهای الکترونیکی سنگین مانند گوشی، برد آردوینو و تجهیزات مخابراتی استفاده می شود. به طور کلی خازن SMD سایز 0402، یکی از پرطرفدار ترین خازن هایی است که در طراحی مدارهای فشرده و تراکم بالا و در عین حال با کیفیت کاربرد دارد.

نویز گیری در مدارهای حساس با GRM155C81E104KA12D

مزایا

1- ابعاد فوق‌العاده کوچک مناسب خازن سرامیکی Murata برای بردهای فشرده و مدارات RF

2- دی‌الکتریک X6S با ثبات مناسب در دامنه دمایی عادی

3- ظرفیت بالا در ابعاد 0402 برای کاربردهایی چون دکاپلینگ در خطوط 3.3V تا 5V

4- مقاومت در برابر تولید فرایند reflow

5- مطابقت با استاندارد RoHS و مناسب برای تولید انبوه

کاربردها

1- دکاپلینگ منبع تغذیه رگولاتورها و میکروکنترلرها

2- فیلترینگ نویز در مدارات آنالوگ و دیجیتال

3- استفاده در مبدل‌ها و مدارات RF تا چند صد مگاهرتز

خازن سرامیکی GRM155C81E104KA12D در بخش های کنترلی منابع تغذیه مانند یونیتی UDP6720 برای پایداری بهتر و کاهش نویز استفاده می‌شود.

نکات طراحی PCB

1- قراردهی نزدیک به IC تغذیه جهت کاهش ESR و نویز

2- به کارگیری vias برای پخش حرارت و افزایش پایداری مکانیکی

3- الگوی دقیق footprint مطابق datasheet برای جلوگیری از ترک‌خوردگی

4- ترکیب با خازن‌هایی مانند C0G یا X7R برای پوشش طیف وسیع فرکانس

 جمع‌بندی

خازن Murata GRM155C81E104KA12D با ظرفیت 0.1 µF، ولتاژ 25 V و دی‌الکتریک X6S در بسته‌بندی 0402، گزینه‌ای ایده‌آل برای استفاده در بردهای فشرده با نیاز به پایداری دمایی و عملکرد دقیق محسوب می‌شود. این MLCC به عنوان یک خازن دکاپلینگ و فیلترینگ مناسب در مدارهای مصرفی، صنعتی و RF شناخته شده است.

 پرسش‌ های متداول

۱. فرق X6S با X7R چیست؟
X6S تغییر ظرفیت کمتری تا +105 °C دارد؛ در حالی‌که X7R پایداری تا +125 °C ارائه می‌دهد. برای دماهای کمتر استفاده از X6S کفایت می‌کند.

۲. آیا برای GHz استفاده مناسبی دارد؟
بله، برای فرکانس تا چند صد مگاهرتز مناسب است؛ اما برای GHz توصیه به ترکیب با خازن‌های C0G است.

۳. جایگزین‌هایی در ابعاد مشابه وجود دارد؟
گزینه‌هایی مانند Yageo CC0402KRX7R7BB104 و Murata GRM155R71C104KA01 هم‌ رده هستند.
