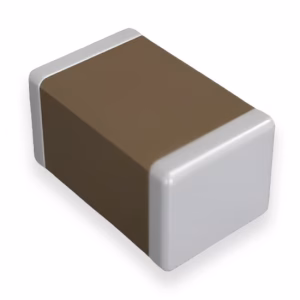

خازن GRM32EC81C476KE15K
خازن GRM32EC81C476KE15K
شناسه محصول:
81-GRM32EC81C476KE5Kنام برند:
Murataمدت زمان ارسال:
ارسال آنیارسال:
پست، الوپیک، تیپاکس| تعداد | قیمت | مجموع قیمت به تومان |
| 1+ | 140,000 | 140,000 |
| 10+ | 100,000 | 1,000,000 |
| 100+ | 70,000 | 7,000,000 |
| 1000+ | 50,000 | 50,000,000 |
| 10000+ | 38,000 | 380,000,000 |
GRM32EC81C476KE15K یک خازن سرامیکی چندلایه (MLCC) با ظرفیت بسیار بالا، ولتاژ پایین تا متوسط و پایداری دمایی مناسب، از شرکت Murata Manufacturing است.این خازن به طور عمده برای دیکوپلینگ حجیم (Bulk Decoupling) و فیلترینگ در خطوط تغذیه ICها، بهویژه در بردهای فشرده و پرمصرف، کاربرد دارد.
بررسی تخصصی خازن سرامیکی چندلایه GRM32EC81C476KE15K (Murata)
GRM32EC81C476KE15K یک خازن با ظرفیت بسیار بالا (High Capacitance) در سایز بزرگ 1210 است. این قطعه به دلیل ترکیب ظرفیت 47uf و ولتاژ نامی 16V ، یک جایگزین ایدهآل برای خازنهای الکترولیتی و تانتالیومی در کاربردهای فیلترینگ با ریپل زیاد است، چرا که مزایای Low ESR و Low ESL خازنهای MLCC را حفظ میکند.
رمزگشایی پارت نامبر و مشخصات فنی کلیدی
| مشخصه فنی (Technical Specification) | جزئیات و مقدار (Value) |
| تولیدکننده | Murata Manufacturing |
| نوع خازن | سرامیکی چندلایه (MLCC) |
| سایز پکیج (Case Size) | 1210 (3225 متریک: 3.2 * 2.5 mm) |
| جنس دیالکتریک (Dielectric) | X6S (کد C8) |
| ظرفیت نامی (Capacitance) | ۴۷ میکروفاراد (47uF) |
| تلرانس (Tolerance) | ±10% (کد K) |
| ولتاژ کاری (Rated Voltage) | ۱۶ ولت (16 V) (کد 1C) |
| محدوده دمایی X6S | 55°- تا °105 |
| کاربرد اصلی | دیکوپلینگ حجیم، جایگزین تانتالیوم |
ویژگیها و مزایای کلیدی
ظرفیت 47uF در سایز 1210: این ظرفیت بالا، خازن را برای کاربردهای ذخیرهسازی انرژی و دیکوپلینگ حجیم در مدارهای با جریان بالا مناسب میسازد. سایز 1210 اجازه میدهد تا صفحات سرامیکی بیشتری در داخل پکیج قرار گیرد و به ظرفیت بالا دست یابد.
ولتاژ 16V: این ولتاژ نامی، خازن را برای خطوط تغذیه 5V و 12V مناسب میکند. توجه: به دلیل ظرفیت بالا در یک پکیج کوچک، باید حتماً تأثیر DC Bias (کاهش ظرفیت در اثر اعمال ولتاژ) در ولتاژ کاری واقعی بررسی شود. با این حال، استفاده از دیالکتریک X6S به پایداری کمی کمک میکند.
دیالکتریک X6S: این دیالکتریک کلاس II پایداری دمایی خوبی را تا دمای °105± فراهم میکند، که برای تجهیزات صنعتی که ممکن است در دمای بالاتری کار کنند، مناسب است.
جایگزینی برای تانتالیوم: MLCCها (به ویژه در ظرفیتهای بالا) به دلیل عدم وجود مود خرابی اتصال کوتاه (Short-Circuit Failure Mode)، Low ESR/ESL عالی و هزینه کمتر، جایگزین بسیار خوبی برای خازنهای تانتالیومی در بسیاری از کاربردها هستند.
کاربردها:
فیلترینگ ورودی و خروجی مبدلهای DC-DC با ولتاژ 5V تا12V.
دیکوپلینگ حجیم برای ICهای پرمصرف (مانند FPGA و DSP).
مدارهای مدیریت انرژی و ذخیرهسازی موقت شارژ.
بردهای مادر، تجهیزات شبکه و تجهیزات مخابراتی.
| عنوان | مشخصات |
|---|---|
| ظرفیت | 47 میکروفاراد (47 µF) |
| ولتاژ نامی | 16 ولت DC |
| تولرانس | ±10% |
| دیالکتریک | X6S |
| ابعاد | 1210 (3.2 × 2.5 میلیمتر) |
| محدوده دمایی عملکرد | –55 تا +105 درجه سانتیگراد |
| نوع نصب | SMD (نصب سطحی) |
| بستهبندی | Tape & Reel (TR) |
| سازگاری با RoHS | بله |
