لیست قیمت
| مجموع قیمت(تومان) | قیمت واحد(تومان) | تعداد |
|---|---|---|
| 360,000 | 36,000 | 10+ |
| 2,016,000 | 20,160 | 100+ |
| 12,320,000 | 12,320 | 1000+ |
| 89,600,000 | 8,960 | 10000+ |

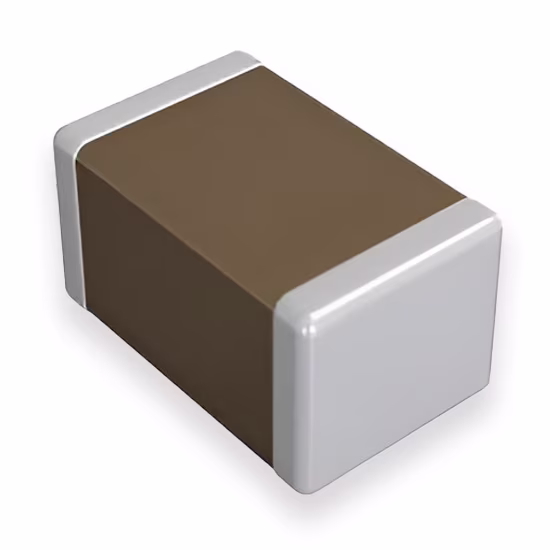

خازن GRM188R71E154JA01D
:کد محصول 81-GRM188R71E154JA1D
GRM188R71E154JA01D یک خازن سرامیکی چندلایه (MLCC) با ولتاژ بالا، ظرفیت متوسط و اندازه کوچک از شرکت Murata است. این خازن برای کاربردهای با ولتاژ بالاتر در منابع تغذیه و مدارهای DC-DC مناسب است.
در ادامه به بررسی تخصصی این قطعه میپردازیم
بررسی تخصصی خازن سرامیکی موراتا GRM188R71E154JA01D
GRM188R71E154JA01D یک خازن سرامیکی چندلایه از سری GRM موراتا است که به دلیل ترکیب ظرفیت مناسب با ولتاژ کاری نسبتاً بالا در یک پکیج کوچک، در مدارهای سوییچینگ و فیلترینگ ورودی/خروجی بسیار محبوب است. این خازن از دیالکتریک پایدار X7R استفاده میکند که عملکرد قابل اطمینان را در محدوده دمایی گسترده تضمین مینماید.
رمزگشایی پارت نامبر و مشخصات فنی کلیدی
| مشخصه فنی (Technical Specification) | جزئیات و مقدار (Value) |
| تولیدکننده | Murata Manufacturing Co., Ltd. |
| سری | GRM Series (General Purpose MLCC) |
| سایز پکیج (Case Size) | 0603 |
| جنس دیالکتریک (Dielectric) | X7R (کد R7) |
| ولتاژ کاری (Rated Voltage) | ۲۵ ولت (25 V) (کد 1E) |
| ظرفیت نامی (Capacitance) | ۱۵۰ نانوفاراد (150nF) |
| تلرانس (Tolerance) | ±5% (کد J) |
| کاربرد اصلی | فیلترینگ، دیکوپلینگ، بایپس |
ویژگیها و کاربردهای کلیدی
-
ظرفیت 150nF و تلرانس 5%: این خازن ظرفیت مناسبی را برای فیلترینگ نویز فرکانسهای متوسط و بالا ارائه میدهد. تلرانس باریک %5± (کد J) نشاندهنده دقت بالا است که آن را برای کاربردهای زمانبندی یا مدارهای فیلتر حساس به دقت (برخلاف مدارهای دیکوپلینگ عمومی که از 10%± یا 20%± استفاده میکنند) مناسب میسازد.
-
دیالکتریک X7R: این ماده یک دیالکتریک سرامیکی کلاس II است که پایداری دمایی بسیار خوبی دارد و برای استفاده در محیطهای صنعتی یا محصولاتی که تغییرات دمایی زیادی دارند، انتخاب مطمئنی است.
-
سایز 0603: این سایز کوچک و رایج امکان استفاده از خازن را در بردهای چاپی با تراکم متوسط تا بالا فراهم میکند، بدون اینکه فضای زیادی اشغال شود.
-
Low ESR و ESL: مانند سایر خازنهای MLCC، مقاومت سری معادل (ESR) و اندوکتانس سری معادل (ESL) بسیار پایین این قطعه، آن را برای مدارهای سوییچینگ با فرکانس بالا ایدهآل میکند.
کاربردها:
-
مدارهای فیلترینگ و دیکوپلینگ در بردهای صنعتی و مخابراتی.
-
فیلترینگ ورودی و خروجی مبدلهای DC-DC با ولتاژهای 5V یا 12V.
-
مدارهای نمونهبرداری و نگهدارنده (Sample-and-Hold) که نیاز به دقت بالا دارند.
-
سیستمهای کنترل و پایش که در معرض نوسانات دمایی قرار دارند.
سوالات متداول (FAQ)
1. چرا گفته شده Not Recommended for New Designs؟
زیرا Murata ممکن است نسل جدیدی با مشخصات مشابه عرضه کرده باشد؛ اگر پروژه طولانیمدت دارید، بررسی جایگزینها ضروری است
2. چه خازنی با عملکرد مشابه ولی جدیدتر وجود دارد؟
گزینههایی مانند Murata GRM188R71H154KA93 یا سریهای CGA/GRM با RC بارز وجود دارند. پیشنهاد میشود ظرفیت و پایداری مشابه انتخاب کنید.
3. آیا ظرفیت تحت ولتاژ کاهش پیدا میکند؟
X7R معمولاً در ولتاژهای نزدیک به محدودیت ولتاژ کاهش ظرفیت اندکی نشان میدهد؛ برای محاسبات دقیق تر باید به datasheet مربوطه مراجعه شود.
