کابل +141-9SMRSM در واقع پارت نامبر یک مجموعه کابل کواکسیال (Coaxial Cable Assembly) یا به عبارت دقیق‌تر، یک کابل نیمه‌صلب (Semi-Rigid) است که توسط شرکت‌های مختلف در حوزه RF/مخابرات از جمله شرکت mini-circuits ساخته می‌شود.این پارت نامبر حاوی اطلاعات بسیار دقیقی درباره نوع کابل، طول آن و نوع کانکتورهای نصب شده در دو طرف است.

در ادامه به بررسی این کابل میپردازیم.

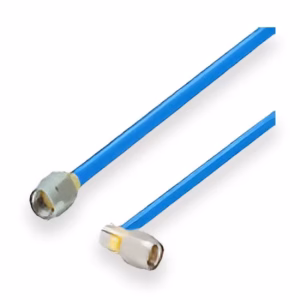

معرفی مجموعه کابل +141-9SMRSM

این قطعه یک کابل آماده برای انتقال سیگنال‌های رادیویی (RF) و مایکروویو است که در دستگاه‌هایی که با فرکانس‌های بسیار بالا کار می‌کنند (مانند تجهیزات مخابراتی، راداری یا آنتن‌ها)، استفاده می‌شود.

تصور کنید این کابل یک شریان بسیار تخصصی برای عبور سیگنال‌های سریع است، که کمترین نویز و تضعیف ممکن را داشته باشد.

مشخصات کلیدی

کارکرد و ویژگی‌های کلیدی

1. نوع کابل (+141): نشان‌دهنده استفاده از کابل کواکسیال با استاندارد RG-402 (یا معادل آن، قطر 0.141 اینچ) است. این کابل‌ها در اصل نیمه‌صلب (Semi-Rigid) هستند؛ یعنی هسته مرکزی و شیلد (پوشش محافظ) آن‌ها از فلز جامد ساخته شده و انعطاف‌پذیری کمی دارند.

   • مزیت: این ساختار صلب باعث می‌شود که سیگنال‌ها با کمترین اتلاف انرژی و بیشترین محافظت در برابر نویز خارجی منتقل شوند.

2. طول کابل (9): عدد 9 به احتمال زیاد نشان‌دهنده طول کابل است، که معمولاً به اینچ (9 اینچ) یا سانتی‌متر (مثلاً 9 سانتی‌متر) تعیین می‌شود. طول دقیق یک پارامتر بسیار مهم در مدارهای RF است.

3. کانکتورهای نصب شده (SMRSM): این بخش مشخص می‌کند که در دو انتهای کابل چه کانکتورهایی نصب شده‌اند:

   • SM (SMA): نشان‌دهنده استفاده از کانکتورهای SMA (Sub-Miniature A) است که رایج‌ترین نوع کانکتور برای فرکانس‌های بالا (تا حدود 15GHZ) است.

   • RSM / SM: هر دو طرف کابل دارای کانکتور SMA نری (Male) هستند. (SMRSM به معنی SMA Male به SMA Male است، اگرچه گاهی اوقات ممکن است یک طرف از نوع Reverse SMA باشد.)

4. اهمیت در فرکانس بالا: در فرکانس‌های مایکروویو، حتی کوچک‌ترین تغییر در ساختار یا طول کابل می‌تواند سیگنال را مختل کند. به همین دلیل، این کابل‌ها به صورت آماده (Assembly) و کاملاً کالیبره شده عرضه می‌شوند.
