لیست قیمت
| مجموع قیمت(تومان) | قیمت واحد(تومان) | تعداد |
|---|---|---|
| 116,435 | 116,435 | 1+ |
| 1,036,750 | 103,675 | 10+ |
| 9,570,000 | 95,700 | 100+ |
| 19,937,500 | 79,750 | 250+ |
| 133,980,000 | 66,990 | 2000+ |
SFW15R-1STE1LF کانکتور
:کد محصول 649-SFW15R-1STE1LF

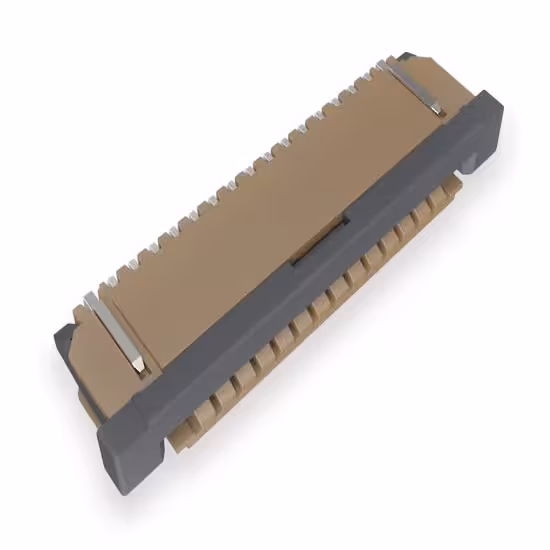

کانکتور SFW15R‑1STE1LF
کانکتور SFW15R‑1STE1LF یکی از کانکتورهای FFC/FPC سطحی است که توسط شرکت Amphenol FCI طراحی و تولید شده است. این کانکتور ۱۵ پین با فاصله بین پینها ۱ میلیمتر و مکانیزم ZIF (Zero Insertion Force) دارد، که فشار وارد بر کابل فلت را هنگام نصب به حداقل میرساند و عمر محصول را افزایش میدهد.
کانکتور SFW15R‑1STE1LF به صورت کانکتور سطحی ۱میلیمتر و زاویهدار راست طراحی شده است و برای بردهای PCB با فضای محدود مناسب است. بدنه آن از پلاستیک PPS مقاوم با فایبرگلاس و پینهای آن از فسفر برنز با روکش قلع ساخته شده است. این کانکتور ۱۵ پین ZIF و مناسب اتصال کابلهای FFC/FPC در پروژههای الکترونیکی و صنعتی است.
جهت خرید کانکتورهای دیگر شرکت Amphenol FCI به سایت مراجعه کنید.
ویژگیهای فنی کانکتور SFW15R‑1STE1LF
- تعداد پینها: ۱۵ پین
- فاصله بین پینها: ۱ میلیمتر
- نوع نصب: کانکتور سطحی (SMT) زاویه راست
- نوع تماس: Bottom Contact
- مکانیزم: ZIF
- ضخامت کابل قابل پشتیبانی: ۰٫۳۰ میلیمتر
- دمای کاری: ‑۵۵ تا +۱۰۵ درجه سانتیگراد
- ولتاژ کاری: تا ۱۰۰ ولت
- جریان مجاز: ۱ آمپر برای هر پین
- جنس پینها: فسفر برنز با روکش قلع
- جنس بدنه: پلاستیک PPS مقاوم با استاندارد UL94 V-0
این ویژگیها باعث میشود کانکتور ۱۵ پین ZIF سطحی ۱ میلیمتر انتخابی ایدهآل برای اتصال کابلهای FFC/FPC در پروژههای صنعتی باشد.
مزایا و ویژگیهای کلیدی
- مکانیزم ZIF برای نصب آسان: نصب کابل فلت بدون نیاز به فشار اضافی.
- دوام و مقاومت بالا: مقاومت حرارتی و مکانیکی بالا در محیطهای صنعتی.
- صرفهجویی در فضا: طراحی زاویهدار و کانکتور سطحی ۱ میلیمتر مناسب بردهای کوچک.
- کیفیت سیگنال عالی: فاصله دقیق پینها و طراحی استاندارد برای کاهش نویز.
- سازگاری گسترده: مناسب اکثر کابلهای FFC/FPC استاندارد.
کاربردهای کانکتور SFW15R‑1STE1LF
- تجهیزات الکترونیکی قابل حمل: اتصال LCD و OLED در لپتاپها، تبلتها و موبایلها با کانکتور FFC/FPC.
- تجهیزات پزشکی: اتصال ماژولهای پزشکی و بردهای پایش علائم حیاتی با کانکتور ۱۵ پین ZIF.
- صنایع خودروسازی: اتصال سیستمهای کنترل، داشبورد دیجیتال و ناوبری با کانکتور سطحی ۱ میلیمتر.
- تجهیزات مخابراتی: ماژولهای روتر، بردهای کنترل و تجهیزات ارتباطی.
- ابزارهای صنعتی: PLC، سیستمهای مانیتورینگ و دستگاههای CNC.
- پروژههای آموزشی و توسعه: مناسب برای بردهای آموزشی و پروژههای DIY الکترونیک.
نکات مهم هنگام خرید
- تطابق تعداد پینها: مطمئن شوید کابل یا برد شما با ۱۵ پین سازگار است.
- بررسی Pitch: کانکتور سطحی ۱ میلیمتر مخصوص کابلهای FFC/FPC است.
- جهت تماس: کانکتور SFW15R‑1STE1LF دارای تماس از پایین است.
- شرایط محیطی: مناسب برای دمای بین ‑۵۵ تا +۱۰۵ درجه.
- اصالت کالا: خرید از فروشگاه معتبر برای اطمینان از کیفیت.
