لیست قیمت
| مجموع قیمت(تومان) | قیمت واحد(تومان) | تعداد |
|---|---|---|
| 624,000 | 624,000 | 1+ |
| 4,656,000 | 465,600 | 10+ |
| 10,400,000 | 416,000 | 25+ |
| 38,400,000 | 384,000 | 100+ |
| 90,400,000 | 361,600 | 250+ |
| 336,000,000 | 336,000 | 1000+ |

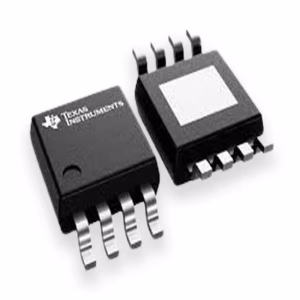

ای سی TPS7A4901DGNR
:کد محصول 595-TPS7A4901DGNR
بررسی تخصصی رگولاتور ولتاژ خطی TPS7A4901DGNR
TPS7A4901DGNR یک رگولاتور ولتاژ خطی با در افت ولتاژ پایین (LDO) است که برای کار با ولتاژهای ورودی بسیار بالا طراحی شده است. این قطعه توانایی تحمل ولتاژ ورودی تا ۵۰ ولت را دارد و جریان خروجی پایداری تا ۱۵۰ میلیآمپر را فراهم میکند. این ترکیب از ویژگیها آن را به انتخابی عالی برای کاربردهای صنعتی و مخابراتی تبدیل کرده است.
TPS7A4901DGNR یک رگولاتور ولتاژ خطی (LDO) با ولتاژ ورودی بالا و جریان بالا از محصولات شرکت Texas Instruments (TI) است. این آیسی برای تأمین ولتاژ تثبیت شده در کاربردهایی که ورودی از منابع ولتاژ بالا (مانند باتریهای چند سلولی یا خطوط $12 \text{V}/24 \text{V}$) میآید، بسیار ایدهآل است.
مشخصات فنی کلیدی
| مشخصه فنی (Technical Specification) | جزئیات و مقدار (Value) |
| تولیدکننده | Texas Instruments (TI) |
| نوع قطعه | رگولاتور ولتاژ خطی (LDO) |
| جریان خروجی حداکثر | ۱۵۰ میلیآمپر (150 mA) |
| حداکثر ولتاژ ورودی | ۵۰ ولت (50 V) |
| ولتاژ خروجی | قابل تنظیم (Adjustable) (از 1.2V تا 48V) |
| حداقل ولتاژ Drop-out | معمولاً 290mV |
| نویز خروجی | بسیار پایین (Low Noise) |
| نرخ حذف نوسانات تغذیه (PSRR) | بالا (به خصوص در فرکانسهای بالا) |
| بستهبندی/کیس (Package) | MSOP-8 (DGNR) |
ویژگیها و کاربردهای کلیدی
-
ولتاژ ورودی بسیار بالا (50V): این مهمترین ویژگی TPS7A4901 است که امکان تغذیه مستقیم از خطوط 12V و 24V، و حتی 48V را بدون نیاز به رگولاتورهای کاهنده (Buck) اولیه فراهم میکند.
-
خروجی قابل تنظیم: این آیسی دارای یک پین فیدبک است که با استفاده از یک شبکه تقسیم مقاومتی خارجی، به طراح اجازه میدهد ولتاژ خروجی دقیق مورد نیاز (از 1.2V تا ولتاژ ورودی منهای Drop-out) را تنظیم کند.
-
عملکرد Low Dropout (LDO): افت ولتاژ پایین (Drop-out Voltage) تضمین میکند که رگولاتور حتی زمانی که ولتاژ ورودی نزدیک به ولتاژ خروجی است، به طور کارآمد عمل کند.
-
نویز و PSRR عالی: این رگولاتور دارای نویز خروجی بسیار کم و نرخ حذف نوسانات منبع تغذیه (PSRR) بسیار بالا است که آن را برای کاربردهای حساس به نویز مانند مدارهای RF، مدارهای اندازهگیری و تقویتکنندههای صوتی و تصویری مناسب میسازد.
-
حفاظت: شامل مدارهای حفاظت استاندارد مانند محدودکننده جریان (Current Limit) و خاموشی حرارتی (Thermal Shutdown).
-
کاربردها:
-
تجهیزات صنعتی و ابزار دقیق.
-
سیستمهای مخابراتی و تجهیزات شبکه.
-
منابع تغذیه سنسورها و ADCها در کاربردهای ولتاژ بالا.
-
سؤالات متداول (FAQ)
1. چرا نویز پایین اهمیت دارد؟
نویز پایین (15 µV) تضمین کننده عملکرد دقیق ADC, DAC و مدارهای آنالوگ حساس است.
2. استفاده از چه خازنهایی پیشنهاد میشود؟
X7R یا X5R با ظرفیت >=10µF برای IN/OUT، و 10nF برای CNR/SS و CFF جهت عملکرد مطلوب.
3. آیا نیاز به سافتاستارت دارم؟
بله، استفاده از خازن CNR/SS زمان روشن شدن سریع اما کنترلشده را فراهم میکند.
