لیست قیمت
| مجموع قیمت(تومان) | قیمت واحد(تومان) | تعداد |
|---|---|---|
| 2,928,000 | 29,280 | 100+ |
| 8,720,000 | 17,440 | 500+ |
| 9,920,000 | 9,920 | 1000+ |
| 35,200,000 | 8,800 | 4000+ |
| 52,480,000 | 6,560 | 8000+ |
| 130,560,000 | 5,440 | 24000+ |

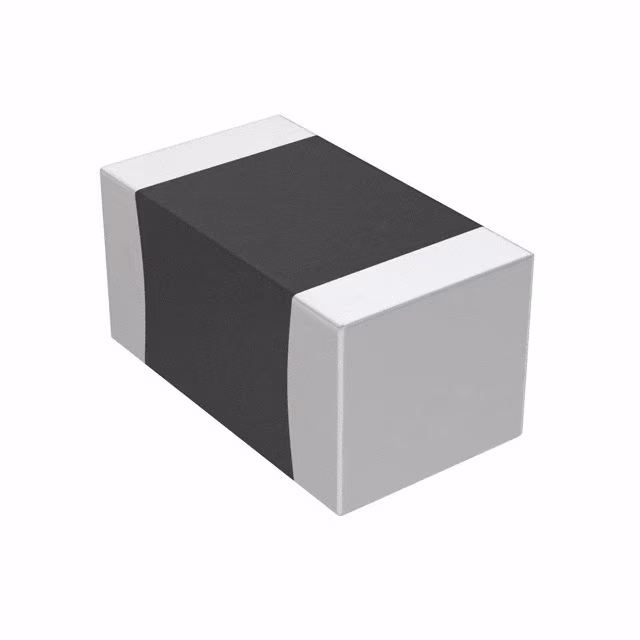

خازن CC0603JRX7R8BB474
:کد محصول 603-CC0603JX7R8BB474
CC0603JRX7R8BB474 یک خازن سرامیکی چندلایه (MLCC) با ظرفیت استاندارد و ولتاژ پایین از شرکت Yageo است.این خازن برای کاربردهای دیکوپلینگ (Decoupling) و بایپس (Bypass) در خطوط تغذیه با ولتاژ پایین که نیاز به پایداری دمایی خوب دارند، بسیار پرکاربرد است.
در ادامه به بررسی این خازن میپردازیم.
بررسی تخصصی خازن سرامیکی چندلایه CC0603JRX7R8BB474 (Yageo)
CC0603JRX7R8BB474 یک خازن با ظرفیت بالا در دسته بندی X7R است که برای فیلترینگ مؤثر نویزهای فرکانس بالا در مدارهای دیجیتال و آنالوگ استفاده میشود. ظرفیت 470nF در کنار ولتاژ 25V و تلرانس تنگ %5±، آن را به انتخابی دقیق و مطمئن برای مهندسان تبدیل میکند.
رمزگشایی پارت نامبر و مشخصات فنی کلیدی
| مشخصه فنی (Technical Specification) | جزئیات و مقدار (Value) |
| تولیدکننده | Yageo Corporation |
| نوع خازن | سرامیکی چندلایه (MLCC) |
| سایز پکیج (Case Size) | 0603 (1608 متریک:1.6 * 0.8 mm) |
| جنس دیالکتریک (Dielectric) | X7R (کد R) |
| ظرفیت نامی (Capacitance) | ۴۷۰ نانوفاراد (470nF) |
| تلرانس (Tolerance) | ±5% (کد J) |
| ولتاژ کاری (Rated Voltage) | ۲۵ ولت (25 V) (کد 8B) |
| محدوده دمایی X7R | 55°- تا °125 |
| کاربرد اصلی | دیکوپلینگ دقیق و بایپس نویز |
ویژگیها و مزایای کلیدی
-
تلرانس %5± (دقت بالا): برخلاف بسیاری از خازنهای دیکوپلینگ که از تلرانس %10± یا %20± استفاده میکنند، تلرانس %5± این خازن، آن را برای مدارهایی که دقت ظرفیت در آنها حیاتی است (مانند مدارهای تایمینگ، فیلترهای دقیق آنالوگ و مدارهای تنظیم فرکانس) مناسب میسازد.
-
ولتاژ 25V: این ولتاژ کاری، حاشیه ایمنی مناسبی را برای خطوط تغذیه 3.3V, 5V, 12V فراهم میکند. همچنین، نسبت به خازنهای 10V یا 16V، استفاده از ولتاژ نامی بالاتر در دیالکتریک X7R باعث کاهش اثر DC Bias (کاهش ظرفیت با اعمال ولتاژ) میشود، و ظرفیت واقعی را نزدیک به مقدار 470nF نگه میدارد.
-
دیالکتریک X7R: این خازن از جنس دیالکتریک کلاس II است. X7R تضمین میکند که تغییر ظرفیت در محدوده دمایی کاری گسترده (از 55°- تا °125) محدود به %15± باشد.
-
سایز 0603: این سایز یک استاندارد رایج صنعتی است که تعادل مناسبی بین فشردگی و سهولت مونتاژ فراهم میکند.
-
Low ESR و ESL: ساختار MLCC به این خازنها مقاومت و اندوکتانس سری معادل بسیار پایینی میدهد، که برای جذب مؤثر نویزهای فرکانس بالا ضروری است.
پرسشهای متداول (FAQ)
1. این خازن برای فیلترینگ GHz مناسب است؟
X7R عملکرد خوبی در MHz دارد، اما برای GHz توصیه به ترکیب با خازنهای C0G میشود.
2. آیا بار DC باعث کاهش ظرفیت میشود؟
بله، در ولتاژهای نزدیک به 25 V ممکن است تا 20–30٪ کاهش ظرفیت رخ دهد
3. جایگزینهایی با فرکانس بالاتر یا کمتر در پکیج مشابه وجود دارد؟
بله؛ سری CC0603JRX7R8BB332 (0.33 µF) و BB223 (0.022 µF) برای نیازهای متفاوت در دسترس هستند
خازن CC0603JRX7R8BB474
کد محصول 603-CC0603JX7R8BB474لیست قیمت
| مجموع قیمت | قیمت | تعداد |
|---|---|---|
| 2,928,000 | 29,280 | 100+ |
| 8,720,000 | 17,440 | 500+ |
| 9,920,000 | 9,920 | 1000+ |
| 35,200,000 | 8,800 | 4000+ |
| 52,480,000 | 6,560 | 8000+ |
| 130,560,000 | 5,440 | 24000+ |
CC0603JRX7R8BB474 یک خازن سرامیکی چندلایه (MLCC) با ظرفیت استاندارد و ولتاژ پایین از شرکت Yageo است.این خازن برای کاربردهای دیکوپلینگ (Decoupling) و بایپس (Bypass) در خطوط تغذیه با ولتاژ پایین که نیاز به پایداری دمایی خوب دارند، بسیار پرکاربرد است.
در ادامه به بررسی این خازن میپردازیم.
بررسی تخصصی خازن سرامیکی چندلایه CC0603JRX7R8BB474 (Yageo)
CC0603JRX7R8BB474 یک خازن با ظرفیت بالا در دسته بندی X7R است که برای فیلترینگ مؤثر نویزهای فرکانس بالا در مدارهای دیجیتال و آنالوگ استفاده میشود. ظرفیت 470nF در کنار ولتاژ 25V و تلرانس تنگ %5±، آن را به انتخابی دقیق و مطمئن برای مهندسان تبدیل میکند.
رمزگشایی پارت نامبر و مشخصات فنی کلیدی
| مشخصه فنی (Technical Specification) | جزئیات و مقدار (Value) |
| تولیدکننده | Yageo Corporation |
| نوع خازن | سرامیکی چندلایه (MLCC) |
| سایز پکیج (Case Size) | 0603 (1608 متریک:1.6 * 0.8 mm) |
| جنس دیالکتریک (Dielectric) | X7R (کد R) |
| ظرفیت نامی (Capacitance) | ۴۷۰ نانوفاراد (470nF) |
| تلرانس (Tolerance) | ±5% (کد J) |
| ولتاژ کاری (Rated Voltage) | ۲۵ ولت (25 V) (کد 8B) |
| محدوده دمایی X7R | 55°- تا °125 |
| کاربرد اصلی | دیکوپلینگ دقیق و بایپس نویز |
ویژگیها و مزایای کلیدی
-
تلرانس %5± (دقت بالا): برخلاف بسیاری از خازنهای دیکوپلینگ که از تلرانس %10± یا %20± استفاده میکنند، تلرانس %5± این خازن، آن را برای مدارهایی که دقت ظرفیت در آنها حیاتی است (مانند مدارهای تایمینگ، فیلترهای دقیق آنالوگ و مدارهای تنظیم فرکانس) مناسب میسازد.
-
ولتاژ 25V: این ولتاژ کاری، حاشیه ایمنی مناسبی را برای خطوط تغذیه 3.3V, 5V, 12V فراهم میکند. همچنین، نسبت به خازنهای 10V یا 16V، استفاده از ولتاژ نامی بالاتر در دیالکتریک X7R باعث کاهش اثر DC Bias (کاهش ظرفیت با اعمال ولتاژ) میشود، و ظرفیت واقعی را نزدیک به مقدار 470nF نگه میدارد.
-
دیالکتریک X7R: این خازن از جنس دیالکتریک کلاس II است. X7R تضمین میکند که تغییر ظرفیت در محدوده دمایی کاری گسترده (از 55°- تا °125) محدود به %15± باشد.
-
سایز 0603: این سایز یک استاندارد رایج صنعتی است که تعادل مناسبی بین فشردگی و سهولت مونتاژ فراهم میکند.
-
Low ESR و ESL: ساختار MLCC به این خازنها مقاومت و اندوکتانس سری معادل بسیار پایینی میدهد، که برای جذب مؤثر نویزهای فرکانس بالا ضروری است.
پرسشهای متداول (FAQ)
1. این خازن برای فیلترینگ GHz مناسب است؟
X7R عملکرد خوبی در MHz دارد، اما برای GHz توصیه به ترکیب با خازنهای C0G میشود.
2. آیا بار DC باعث کاهش ظرفیت میشود؟
بله، در ولتاژهای نزدیک به 25 V ممکن است تا 20–30٪ کاهش ظرفیت رخ دهد
3. جایگزینهایی با فرکانس بالاتر یا کمتر در پکیج مشابه وجود دارد؟
بله؛ سری CC0603JRX7R8BB332 (0.33 µF) و BB223 (0.022 µF) برای نیازهای متفاوت در دسترس هستند
