لیست قیمت
| مجموع قیمت(تومان) | قیمت واحد(تومان) | تعداد |
|---|---|---|
| 519,090 | 51,909 | 10+ |
| 3,146,000 | 31,460 | 100+ |
| 19,662,500 | 19,663 | 1000+ |
| 110,110,000 | 11,011 | 10000+ |

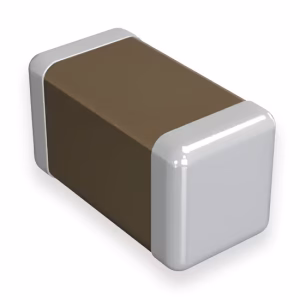

خازن GRM188C81C106MA73J
:کد محصول 81-GRM188C81C106MA3J
GRM188C81C106MA73J یک خازن سرامیکی چندلایه (MLCC) با ظرفیت بالا و اندازه کوچک از شرکت پیشرو Murata است. این قطعه یک شاهکار مهندسی در مینیاتورهسازی است که ظرفیت بالای 10uF را در پکیج کوچک 0603 جای داده است.
در ادامه به بررسی این قطعه میپردازیم.
بررسی تخصصی خازن سرامیکی موراتا GRM188C81C106MA73J
GRM188C81C106MA73J یک خازن High Dielectric Constant است که برای مدارهای فشرده امروزی طراحی شده است. ارائه ظرفیت 10uF در سایز فیزیکی 0603 (1608 متریک) یک ویژگی برجسته است که به طراحان اجازه میدهد مدارهای تغذیه و مبدلهای DC-DC را در کوچکترین فضای ممکن پیادهسازی کنند. این خازن از دیالکتریک X6S استفاده میکند که تعادل خوبی بین پایداری حرارتی و دانسیته ظرفیت دارد.
مشخصات فنی کلیدی
| مشخصه فنی (Technical Specification) | جزئیات و مقدار (Value) |
| تولیدکننده | Murata Manufacturing Co., Ltd. |
| سری | GRM Series (General Purpose MLCC) |
| ظرفیت نامی (Capacitance) | ۱۰ میکروفاراد (10uF) (کد 106) |
| ولتاژ کاری (Rated Voltage) | ۱۶ ولت (16 V) (کد 1C) |
| تلرانس (Tolerance) | ±20% (کد M) |
| جنس دیالکتریک (Dielectric) | X6S (کد C8) |
| سایز پکیج (Case Size) | 0603 (1608 متریک: 0.8 * 1.6 mm) |
| محدوده دمایی X6S | 55°- تا °105+ |
| تغییر ظرفیت در دما | حداکثر %22± |
| ضخامت | ۰.۸ میلیمتر (نازک) |
ویژگیها و کاربردهای کلیدی
-
ظرفیت بالا در حجم کم: مهمترین ویژگی این قطعه، گنجاندن 10uF در سایز 0603 است. در گذشته، برای داشتن چنین ظرفیتی نیاز به سایزهای بزرگتر مانند 0805 یا 1206 بود. این ویژگی برای گوشیهای هوشمند و گجتهای پوشیدنی حیاتی است.
-
دیالکتریک X6S: این دیالکتریک برای کاربردهای عمومی و مدارهای تغذیه مناسب است و میتواند تا دمای ۱۰۵ درجه سانتیگراد کار کند. (نکته: خازنهای High-K مانند X6S تحت ولتاژ DC دچار افت ظرفیت یا DC Bias میشوند که باید در طراحی لحاظ شود).
-
ولتاژ 16V: ولتاژ کاری ۱۶ ولت آن را برای استفاده در خطوط تغذیه 3.3V,5V و حتی 12V مناسب میسازد.
-
تلرانس %20±: تلرانس M برای خازنهای ظرفیت بالا در مدارهای تغذیه (دیکوپلینگ و صافی) استاندارد و قابل قبول است، زیرا در این کاربردها حداقل ظرفیت مهمتر از دقت مطلق است.
-
کاربردها:
-
مدارهای صافی (Smoothing) در خروجی رگولاتورهای سوئیچینگ.
-
دیکوپلینگ (Decoupling) خطوط تغذیه ICها و CPUها.
-
تلفنهای همراه، ماژولهای دوربین و تجهیزات پرتابل.
-
سوالات متداول
1. تفاوت X6S با X7R در چیست؟
X6S نسبتاً پایداری مشابه X7R دارد ولی ممکن است تغییرات ولتاژ کمتر و مناسب برای محیطهای صنعتی باشد.
2. برای کاربرد RF چطور؟
در فرکانسهای چندده تا صد مگاهرتز مناسب است، اما برای GHz بهتر است C0G یا خازن مخصوص RF استفاده شود.
3. جایگزین پیشنهادی چه مدلی است؟
TDK CGA3 یا KEMET C0603X6S1A106M شبیه هستند، ظرفیت و ولتاژ مشابه با عوامل دیالکتریک X6S.
