دیود قدرتمند ESD8104MUTAG

دیود ESD8104MUTAG، دیودی محافظ است که توسط شرکت ON Semiconductor تولید می شود. این نوع دیود، نوعی دیود الکترونیکی است که وظیفه دارد از مدارهای حساس در مقابل افزایش ولتاژ لحظه ای حفاظت کند. این دیود TVS، محافظ ولتاژ است و باعث می شود قطعات حساس و ظریف در مدار آسیب نبینند و بعد از اینکه نوسان از مدار رد شد، دیود 16 آمپر به حالت اولیه خود بر می گردد. این نوع دیود، دیود محافظ ESD است؛ یعنی از مسیرهای و سیم های موجود در بردهای PCB در برابر ESD محافظت می کند. ESD تخلیه بار الکترو استاتیکی است که وقتی دست به آن برخورد می کند جرقه می زند. ظرفیت خازنی این دیود بسیار پایین است و با ولتاژ 6 ولت شروع به فعالیت می کند.

کاربرد و مزایا

دیود ESD برای امنیت داده‌های پرسرعت

دیود ESD8104MUTAG، محافظی کوچک است که برای خطوط پر سرعت مثل HDMI و USB 3.0 طراحی می شود. از آنجا که سیگنال های دیجیتال با سرعت بالا عبور می کنند، اگه تراشه ای مثل خازن با ظرفیت بالا روی مدار باشد، سرعت حرکت را کم می کند. حالا با استفاده از دیود محافظ ESD8104MUTAG که ظرفیت کمی دارد، سیگنال ها با کیفیت بالا و با سرعت بالا به مقصد منتقل می شوند.

عملکرد

این دیود می تواند جریان های پیش بینی نشده تا 16 آمپر را کنترل کند و سپس آنها را به زمین ground انتقال دهد تا مدار آسیبی نبیند. از طرفی به گونه ای طراحی شده که فقط با ولتاژ 6 ولت فعال می شود. در حالت عادی هیچ مشکلی در عملکرد ایجاد نمی کند. با وجود این ویژگی ها دیود ESD8104MUTAG، عملکرد مدار و تراشه های ریز و حساس آن تحت عملکرد ناگهانی دیود قرار نمی گیرد و مدار همیشه در امنیت کامل قرار دارد.

نصب پایدار دیود ESD8104MUTAG در فضای کوچک

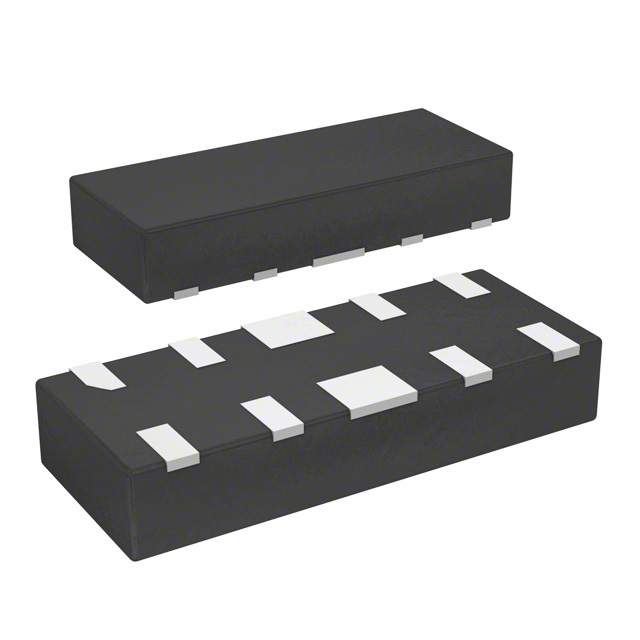

این دیود کوچک در بسته بندی UDFN و با ابعاد 2.5 در 1 تولید می شود. این سایز کوچک باعث می شود از آن در بردهای مدار چاپی فشرده با تراکم بالا استفاده شود. از طریق این دیود می توان از هر میلی متر از فضای برد استفاده کرد. همچنین این دیود مطابق با استاندارد RoHS و AEC-Q101 تولید می شود که نشان می دهد تراشه برای کاربردهای صنعتی مناسب است. یعنی این قطعه می تواند در دمای بسیار بالا و یا دمای بسیار پایین کار کند. همچنین در قسمت خودروهای صنعتی که جا به جایی زیاد است، این دیود ثابت می ماند. با استاندارد ROHS، تضمین می شود که ESD8104MUTAG هیچ مواد مضری برای سلامت انسان ندارد.

جنس دیود

دیود ESD8104MUTAG از جنس سیلیکون نیمه رسانا است. سیلیکون ماده ای است که به سادگی جریان را هدایت می کند و از مواد استاندارد برای ساخت دیود محسوب می شود. بسته بندی UDFN این دیود از رزین اپوکسی که در برابر گرما و حرارت بسیار مقاوم است. الکترودها و پایه های این دیود معمولا از فلزات رسانای مس با روکش قلع است تا اتصالات به برد آسان تر شود.

دیودهای ESD8104MUTAG و Z1SMA15 هر دو به عنوان محافظ ولتاژ و کنترل جریان ناگهانی در مدارهای حساس عمل می‌کنند.
