لیست قیمت
| مجموع قیمت(تومان) | قیمت واحد(تومان) | تعداد |
|---|---|---|
| 1,344,000 | 134,400 | 10+ |
| 12,800,000 | 128,000 | 100+ |
| 31,200,000 | 124,800 | 250+ |
| 60,800,000 | 121,600 | 500+ |
| 115,200,000 | 115,200 | 1000+ |

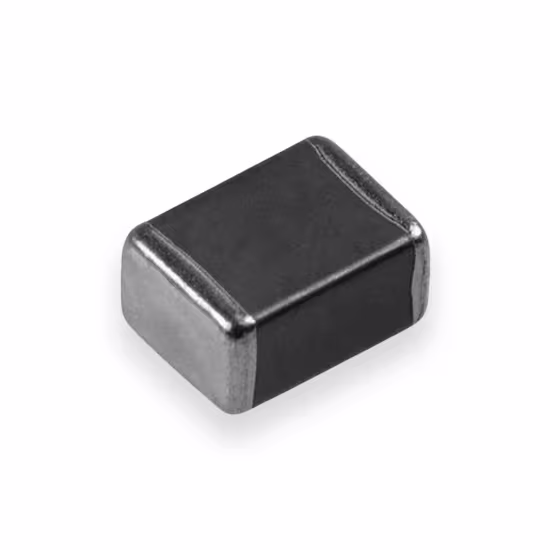

فیلتر و فریت بید WE-MPSB (بسته 10 عددی )
:کد محصول 710-74279226101
فیلتر و فریت بید WE-MPSB از برند Würth Elektronik سری WE-MPSB با امپدانس 100Ω در 100MHz، جریان 8A، مقاومت DC بسیار پایین و تحمل دمایی بالا، برای حذف نویز در مدارهای صنعتی و DC/DC مناسب است. خرید فیلتر و فریت بید WE‑MPSB برای مواقعی مناسب است که کاهش نویز الکترومغناطیسی و بهبود عملکرد سیگنال در مدارها یا کابلها مدنظر باشد.
معرفی محصول
این فریت بید با کارایی بالا برای جلوگیری از نویز EMI طراحی شدهاست. این قطعه از سری WE-MPSB از شرکت Würth Elektronik، برای سرکوب امواج مزاحم در مدارهای الکترونیکی طراحی شدهاست. با پکیج SMD در ابعاد 1812 (4.5 × 3.2 × 2.3 mm)، جریان عبوری تا 8 A، امپدانس 100 Ω در فرکانس 100 MHz و مقاومت DC پایین تنها 6 mΩ، گزینهای عالی برای کاربردهای صنعتی و منابع تغذیه DC/DC محسوب میشود.
افزایش کارایی RF با فریت WE-MPSB 74279226101
کاربرد اصلی این قطعه، فیلتر کردن خطوط تغذیه با جریان نسبتاً بالا، به ویژه در مدارهایی است که جریانهای لحظهای شدید دارند. این ویژگی، آن را برای کاربردهای زیر مناسب میکند:
-
فیلتر ورودی/خروجی مبدلهای DC/DC
این فریت بید اغلب در ورودی و خروجی مبدلهای سوئیچینگ DC/DC استفاده میشود. دلیل استفاده از این فریت بید، تضعیف نویز حالت تفاضلی تولید شده توسط عمل سوئیچینگ است. این نویز در فرکانسهای بالا با امپدانس 100Ω در 100MHz تولید میشود. در عین حال فریت به دلیل مقاومت بسیار پایین DC حداکثر تا 6mΩ، بازدهی مبدل را به حداقل کاهش میدهد.
-
مدارات دارای جریان هجومی
از آنجایی که این سری WE-MPSB به طور ویژه برای تحمل پیک جریانهای لحظهای مشخص شده طراحی شده، برای استفاده به عنوان فیلتر ورودی در کاربردهایی مانند کنترلکنندههای Hot-Swap یا مدارهای قطعکننده الکترونیکی که در زمان اتصال یا روشن شدن، جریانهای بسیار بالایی میکشند، بسیار مناسب است.
-
کاهش نویز درایو موتور
فیلتر و فریت بید WE-MPSB برای سرکوب تداخلات الکترومغناطیسی (EMI) ایجاد شده توسط مدارهای کنترل و درایو موتور در کاربردهای صنعتی و احتمالاً خودرویی نیز استفاده میشود.
ویژگیهای مهم آداپتور EMI فریت بیلد
-
جریان عبوری بالا و افت پایین: جریان تا 8 A با مقاومت DC تنها 6 mΩ؛ عملکرد قابل اعتماد حتی در شرایط جریان بالا.
-
امپدانس بالا برای فیلترینگ EMI: امپدانس 100 Ω در فرکانس 100 MHz؛ مؤثر در حذف نویزهای فرکانس بالا.
-
طراحی مناسب SMT: پکیج SMD با ابعاد 1812، مناسب برای بردهای با فضای محدود.
-
دامنه دمایی گسترده: قابل استفاده در دماهای -55 °C تا +125 °C؛ مناسب شرایط سخت محیطی.
-
استاندارد صنعتی: دارای گواهی AEC-Q200 برای کاربردهای صنعتی و تقاضایی.
-
مناسب برای انواع کاربردها: فیلتر و فریت بید WE-MPSB برای فیلتر ورودی منابع تغذیه، سرکوب نویز DC/DC، حفاظت از موتور و مدارهای پاور مناسب است.
پیشنهاد استفاده از فیلتر EMI _ WE-MPSB
میتوان از مهره فریت BLM21AG601SH1D و فریت WE-MPSB 74279226101 بهصورت مکمل در مدارها یا کابلهای الکترونیکی استفاده کرد تا در بخشهای مختلف سیستم، نویز الکترومغناطیسی کاهش یافته و کیفیت سیگنال حفظ شود.
