وضعیت : موجود

:تعداد موجودی

280عدد

:مدت زمان تحویل

ارسال آنی

لیست قیمت

مجموع قیمت(تومان)	قیمت واحد(تومان)	تعداد
235,950	23,595	10+
519,090	5,191	100+
3,146,000	3,146	1000+
23,595,000	2,360	10000+

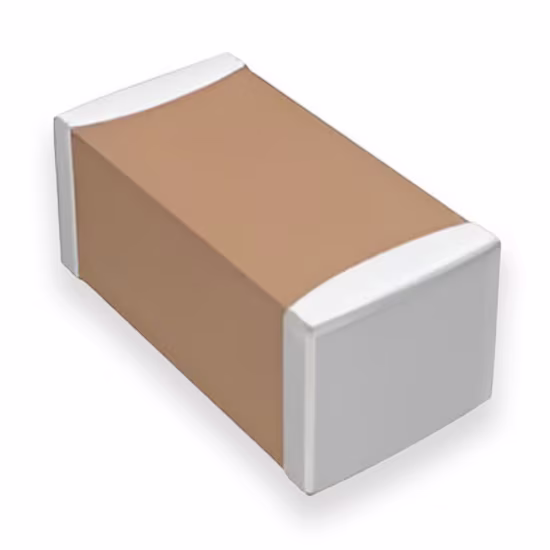

خازن CL05B103KA5NFNC

Name: خازن CL05B103KA5NFNC
Brand: Sumsung
SKU: 187-CL05B103KA5NFNC
Price: 23595 IRR
Availability: InStock

:کد محصول 187-CL05B103KA5NFNC

:ظرفیت اسمی 10 nF ±10%

:ولتاژ کاری 25 V DC

:دی‌الکتریک X7R (پایداری ±15% در –55 تا +125 °C)

:پکیج 0402 (1005 متریک)

:دما کارکرد –55 °C تا +125 °C

:نوع نصب SMD

:ابعاد 1.00 × 0.50 × 0.50 mm

:سری CL05 – مناسب مصارف عمومی

توضیحات

CL05B103KA5NFNC یک خازن سرامیکی چندلایه (MLCC) از محصولات شرکت Samsung Electro-Mechanics (SEMCO) است.

نکته مهم: بر اساس سیستم کدگذاری سامسونگ، حرف “A” در این پارت نامبر نشان‌دهنده ولتاژ 25 ولت است (برخلاف مدل‌های با کد “B” که 50 ولت هستند).

در ادامه به بررسی تخصصی این محصول میپردازیم

بررسی تخصصی خازن سرامیکی چندلایه CL05B103KA5NFNC

CL05B103KA5NFNC یک خازن نصب سطحی (SMD) با دی‌الکتریک X7R است که تعادل بسیار خوبی بین پایداری، ظرفیت و اندازه ارائه می‌دهد. این قطعه به طور خاص برای مدارهای فشرده طراحی شده است و اغلب به عنوان خازن دیکوپلینگ (Decoupling) یا فیلتر نویز در خطوط تغذیه ولتاژ پایین (مانند 3.3V یا 5V) استفاده می‌شود.

مشخصات فنی کلیدی

مشخصه فنی (Technical Specification)	جزئیات و مقدار (Value)
تولیدکننده	Samsung Electro-Mechanics (SEMCO)
نوع خازن	سرامیکی چندلایه (MLCC)
ظرفیت نامی (Capacitance)	۱۰ نانوفاراد ( $10 \text{ nF}$ ) (کد 103)
ولتاژ کاری (Rated Voltage)	۲۵ ولت (25 V) (کد A)
تلرانس (Tolerance)	±10%(کد K)
جنس دی‌الکتریک (Dielectric)	X7R (سرامیک کلاس II) (کد B)
سایز پکیج (Case Size)	0402 (1005 متریک)
ضخامت	۰.۵ میلی‌متر (Standard)
کاربرد اصلی	کاربردهای عمومی (General Purpose)، دیکوپلینگ

رمزگشایی پارت نامبر و ویژگی‌های کلیدی

ولتاژ 25V (کد A): این ولتاژ کاری برای اکثر مدارهای دیجیتال و آنالوگ که با ولتاژهای 3.3V , 5V یا 12V کار می‌کنند، کاملاً مناسب و ایمن است.
ظرفیت 10nF (کد 103): این مقدار ظرفیت یکی از رایج‌ترین مقادیر برای حذف نویزهای فرکانس بالا است. معمولاً این خازن را در کنار یک خازن $100 \text{ nF}$ و یک خازن الکترولیتی بزرگتر قرار می‌دهند تا طیف وسیعی از نویزها فیلتر شود.
دی‌الکتریک X7R: پایداری حرارتی مناسب در محدوده °55- تا °125 با تغییرات ظرفیت محدود (15±)، آن را برای اکثر کاربردهای غیرحساس به زمان‌بندی دقیق مناسب می‌کند.
سایز 0402: ابعاد کوچک ( 1.0 * 0.5 میلیمتر) این قطعه را برای بردهای موبایل، ماژول‌های IoT و مدارهای با تراکم بالا ایده‌آل می‌سازد.

کاربردها:

مدارهای تغذیه میکروکنترلرها و FPGAها.
فیلترینگ سیگنال در مدارهای آنالوگ.
ماژول‌های حافظه (RAM) و بردهای SSD.
تجهیزات مخابراتی و گجت‌های پوشیدنی.

سوالات متداول (FAQ)

1. X7R چه مزیتی نسبت به C0G دارد؟
X7R تعادل مناسبی میان پایداری، ظرفیت زیاد و هزینه دارد، ولی در موارد با تغییرات فرکانس حساس معمولاً همراه C0G استفاده می‌شود.

2. آیا برای مدارهای RF تا GHz مناسب است؟
برای فرکانس بالا $> 1 G Hz$ ، مدل‌هایی با C0G و ESR/ESL پایینتر پیشنهاد می‌شود.

3. چه خازن جایگزینی مناسب است؟
خازن‌هایی مانند Murata GRM155R71E103KA01 (0402 X7R 10 nF 50 V) جایگزین مناسبی هستند

خازن CL05B103KA5NFNC

کد محصول 187-CL05B103KA5NFNC

10 nF ±10% ظرفیت اسمی

25 V DC ولتاژ کاری

X7R (پایداری ±15% در –55 تا +125 °C) دی‌الکتریک

0402 (1005 متریک) پکیج

–55 °C تا +125 °C دما کارکرد

SMD نوع نصب

1.00 × 0.50 × 0.50 mm ابعاد

CL05 – مناسب مصارف عمومی سری
