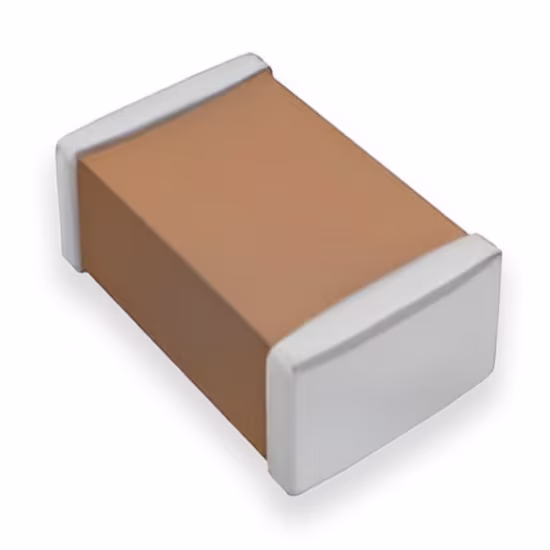

خازن CL05B224KO5NNWC
:کد محصول 187-CL05B224KO5NNWC
بررسی تخصصی خازن سرامیکی چندلایه CL05B224KO5NNWC
CL05B224KO5NNWC یک خازن با دانسیته ظرفیت بسیار بالا است که برای فیلترینگ و دیکوپلینگ در مدارهای با ولتاژ بسیار پایین، مانند سیستمهای با باتری یا خطوط تغذیه هسته پردازندهها (Core Voltage)، طراحی شده است. ارائه ظرفیت 220nF در کوچکترین سایز رایج 0402، آن را به انتخابی ایدهآل برای تلفنهای هوشمند و گجتهای پوشیدنی تبدیل میکند.
CL05B224KO5NNWC یک خازن سرامیکی چندلایه (MLCC) با ظرفیت بالا و ولتاژ پایین از شرکت Samsung Electro-Mechanics (SEMCO) است.
رمزگشایی پارت نامبر و مشخصات فنی کلیدی
| مشخصه فنی (Technical Specification) | جزئیات و مقدار (Value) |
| تولیدکننده | Samsung Electro-Mechanics (SEMCO) |
| نوع خازن | سرامیکی چندلایه (MLCC) |
| سایز پکیج (Case Size) | 0402 |
| جنس دیالکتریک (Dielectric) | X7R (کد B) |
| ظرفیت نامی (Capacitance) | ۲۲۰ نانوفاراد (220uF) |
| ولتاژ کاری (Rated Voltage) | ۴ ولت (4 V) (کد O5) |
| تلرانس (Tolerance) | ±10% (کد K) |
| محدوده دمایی X7R | 55°- تا °125+ |
| کاربرد اصلی | دیکوپلینگ فرکانس بالا در ولتاژ پایین |
ویژگیها و کاربردهای کلیدی
-
ولتاژ کاری 4V: ولتاژ کاری بسیار پایین نشان میدهد که این خازن به طور خاص برای استفاده در خطوط تغذیه زیر 3.3V مانند خطوط تغذیه هسته پردازندهها یا خطوط I/O با ولتاژ پایین بهینه شده است. این بهینهسازی به تولیدکنندگان اجازه میدهد تا با استفاده از لایههای نازکتر دیالکتریک، ظرفیت بالایی را در سایز کوچک به دست آورند.
-
ظرفیت 220nF در سایز 0402: این ترکیب ظرفیت بالا و اندازه مینیاتوری، برای فیلترینگ مؤثر و ذخیرهسازی موضعی انرژی در نزدیکی پینهای تغذیه ICها در دستگاههای با تراکم بالا حیاتی است.
-
دیالکتریک X7R: دیالکتریک X7R پایداری دمایی خوبی را فراهم میکند (حتی اگر این نوع خازنهای با ولتاژ پایین و ظرفیت بالا تحت تأثیر پدیده DC Bias قرار گیرند و ظرفیت واقعی آنها در ولتاژ کاری کاهش یابد).
-
Low ESR/ESL: به دلیل ابعاد کوچک، این خازنها برای جذب نویزهای فرکانس بسیار بالا (GHz) در بردهای دیجیتال پرسرعت عملکرد بسیار خوبی دارند.
کاربردها:
-
تلفنهای هوشمند و تبلتها (به عنوان خازن بایپس محلی).
-
ماژولهای حافظه DDR و خطوط تغذیه هسته CPU/GPU.
-
سیستمهای با باتری و دستگاههای پوشیدنی.
-
فیلترینگ در مبدلهای DC-DC بسیار فشرده.
سوالات متداول (FAQ)
1. ظرفیت چگونه در دما و ولتاژ تغییر میکند؟
X7R خازن تا ±15% تغییر ظرفیت در بازه –55 تا +125 °C را دارد و در ولتاژ نزدیک 16 V ممکن است افت ملایمی رخ دهد.
2. جایگزینهای رایج چیست؟
برای کاربرد مشابه میتوان از TDK C1005X7R1C224K050BC یا Murata GCM155R71C224KE02D استفاده کرد
3. آیا مناسب کاربرد RF است؟
تا فرکانس چند ده مگاهرتز مناسب است، اما برای GHz بهتر است خازنهای C0G یا مخصوص RF استفاده شود.
