لیست قیمت
| مجموع قیمت(تومان) | قیمت واحد(تومان) | تعداد |
|---|---|---|
| 2,364,000 | 23,640 | 100+ |
| 12,765,600 | 12,766 | 1000+ |
| 78,800,000 | 7,880 | 10000+ |

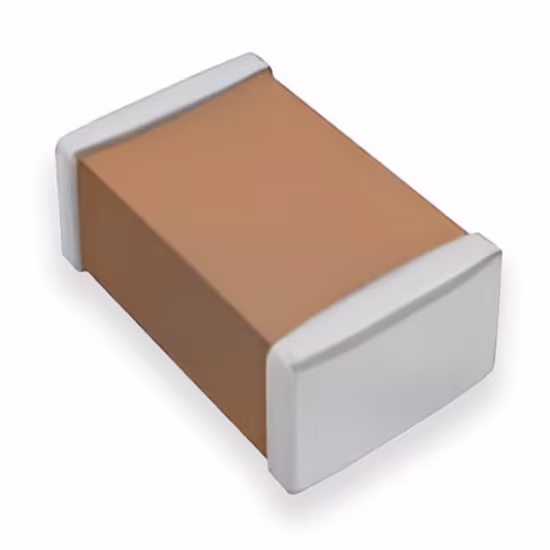

خازن CL10B334KO8NFNC
:کد محصول 187-CL10B334KO8NFNC
CL10B334KO8NFNC یک خازن سرامیکی چندلایه (MLCC) با ظرفیت بالا از شرکت Samsung Electro-Mechanics (SEMCO) است. این قطعه در سایز استاندارد 0603 تولید شده و برای دیکوپلینگ و فیلترینگ در ولتاژهای رایج دیجیتال طراحی شده است.
در ادامه به بررسی این قطعه میپردازیم
بررسی تخصصی خازن سرامیکی چندلایه CL10B334KO8NFNC
CL10B334KO8NFNC یک خازن با ظرفیت بالا و ولتاژ پایین است که از دیالکتریک X7R استفاده میکند. این خازن با ظرفیت 330nF و ولتاژ 10V، انتخابی بسیار رایج برای دیکوپلینگ خطوط تغذیه 3.3V , 5V در بردهای میکروکنترلری، پردازندههای کوچک و ماژولهای ارتباطی است. سایز 0603 آن تعادلی بین ابعاد کوچک و سهولت مونتاژ فراهم میکند.
رمزگشایی پارت نامبر و مشخصات فنی کلیدی
| مشخصه فنی (Technical Specification) | جزئیات و مقدار (Value) |
| تولیدکننده | Samsung Electro-Mechanics (SEMCO) |
| نوع خازن | سرامیکی چندلایه (MLCC) |
| سایز پکیج (Case Size) | 0603 |
| جنس دیالکتریک (Dielectric) | X7R (کد B) |
| ظرفیت نامی (Capacitance) | ۳۳۰ نانوفاراد |
| ولتاژ کاری (Rated Voltage) | ۱۰ ولت (10 V) (کد O8) |
| تلرانس (Tolerance) | ±10% (کد K) |
| محدوده دمایی X7R | 55°- تا °125 |
| کاربرد اصلی | دیکوپلینگ و بایپس نویز فرکانس بالا |
ویژگیها و کاربردهای کلیدی
-
ظرفیت بالا در سایز 0603: ظرفیت 330nF در کنار سایز 0603 (که نسبت به 0402، مونتاژ راحتتری دارد) این خازن را به گزینهای عالی برای فیلترینگ مؤثر و ذخیرهسازی موضعی شارژ در بردهای با تراکم متوسط تا بالا تبدیل میکند.
-
ولتاژ کاری 10V: این ولتاژ کاری به طور خاص برای پوشش دادن خطوط تغذیه 3.3V, 5V (با حاشیه امنیت بالا) مناسب است. با این حال، به دلیل استفاده از دیالکتریک X7R با ظرفیت بالا، باید اثر DC Bias (کاهش ظرفیت خازن در ولتاژ کاری اعمال شده) بررسی شود.
-
دیالکتریک X7R: پایداری دمایی مناسب X7R باعث میشود ظرفیت در محدوده دمایی گسترده، نسبتاً ثابت بماند (برخلاف Y5V یا Z5U).
-
Low ESR و ESL: ساختار MLCC تضمین میکند که این خازن دارای مقاومت سری معادل (ESR) و اندوکتانس سری معادل (ESL) بسیار پایین باشد که برای فیلترینگ نویز فرکانس بالا در خطوط تغذیه بسیار مهم است.
کاربردها:
-
مدارهای دیکوپلینگ (بایپس) برای میکروکنترلرها، DSPها و ICهای منطقی.
-
فیلترینگ در خطوط تغذیه 3.3V و 5V.
-
مدارهای واسط، ماژولهای ارتباطی و سنسورها.
-
تجهیزات الکترونیکی مصرفی با نیاز به پایداری خوب.
سوالات متداول
1. ظرفیت در ولتاژ/دما چقدر تغییر میکند؟
X7R ممکن است تا ±15% نوسان داشته باشد؛ دیتاشیت معمولاً منحنی آن را نشان میدهد.
2. مناسب GHz هست؟
تا چند صد مگاهرتز مناسب است؛ برای فرکانسهای بالاتر، C0G بهتر است.
3. جایگزین چیست؟
گزینههای مشابه شامل Murata GRM188R71C334KA01D یا TDK C1608X7R1C334K080AC هستند.
