لیست قیمت
| مجموع قیمت(تومان) | قیمت واحد(تومان) | تعداد |
|---|---|---|
| 503,360 | 503,360 | 1+ |
| 2,988,700 | 298,870 | 10+ |
| 26,741,000 | 267,410 | 100+ |
| 114,042,500 | 228,085 | 500+ |
| 207,636,000 | 207,636 | 1000+ |

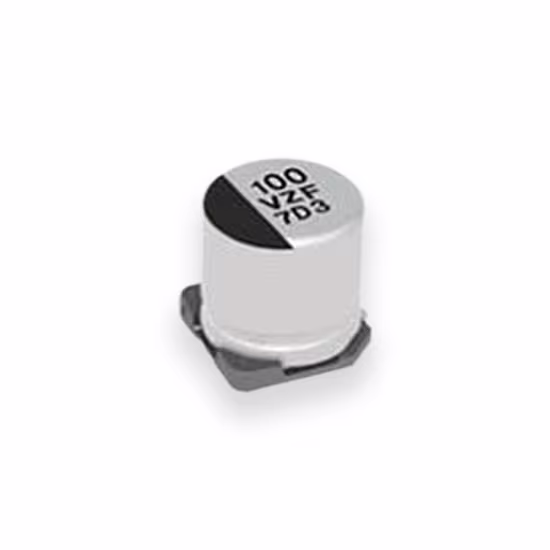

خازن EEH-ZF1H101P
:کد محصول 667-EEH-ZF1H101P
بررسی تخصصی خازن آلومینیومی پلیمری EEH-ZF1H101P (Panasonic) ⚡
EEH-ZF1H101P عضوی از خانواده خازنهای پلیمری آلومینیومی (SP-Cap / Polymer Aluminum) شرکت Panasonic و معمولاً مربوط به سری ZS است. این خازنها از الکترولیت پلیمری آلومینیومی جامد (Solid Polymer) استفاده میکنند که آنها را قادر میسازد تا نسبت به خازنهای الکترولیتی سنتی مایع، عملکرد بهتری در فرکانسهای بالا و نوسانات حرارتی داشته باشند.
EEH-ZF1H101P یک خازن پلیمری آلومینیومی Conductive Polymer Aluminum Electrolytic Capacitor با کارایی بالا یکی دیگر از محصولات شرکت Panasonic است. این سری خازنها به دلیل قابلیت تحمل جریان ریپل بالا و مقاومت سری معادل (ESR) فوقالعاده پایین، در منابع تغذیه سوئیچینگ مدرن بسیار محبوب هستند.
مشخصات فنی کلیدی
| مشخصه فنی (Technical Specification) | جزئیات و مقدار (Value) |
| تولیدکننده | Panasonic |
| نوع خازن | آلومینیوم الکترولیتی پلیمری (Polymer Aluminum Electrolytic) |
| سری (Series) | ZS (یا معادل آن) |
| ظرفیت نامی (Capacitance) | ۱۰۰ میکروفاراد ($100 \mu\text{F}$) |
| ولتاژ کاری (Rated Voltage) | ۵۰ ولت (50 V) |
| تلرانس (Tolerance) | ±20 (حرف M یا P در نامگذاری) |
| ابعاد بدنه (Body Size) | قطر ۱۰ میلیمتر × ارتفاع ۱۰.۲ میلیمتر (10mm * 10.2mm) |
| مقاومت سری معادل (ESR) | فوقالعاده پایین (Ultra Low ESR) (به طور معمول در محدوده 12mΩ تا 20mΩ) |
| تحمل جریان ریپل (Rated Ripple Current) | بسیار بالا (High Ripple Current Capability) |
| عمر مفید (Lifetime) | معمولاً ۲۰۰۰ ساعت در°150C |
ویژگیها و کاربردهای کلیدی
-
ESR فوقالعاده پایین: مهمترین مزیت این خازنها، مقاومت سری معادل (ESR) بسیار کم است. این ویژگی باعث میشود که خازن در فرکانسهای سوئیچینگ بالا (چند صد کیلوهرتز)، گرمای کمتری تولید کرده و بتواند نویز و ریپل ولتاژ را به طور موثرتری فیلتر کند.
-
تحمل ریپل بالا: به دلیل ESR پایین، این خازن میتواند جریانهای ریپل بسیار بالایی را تحمل کند، که برای مدارهای فیلترینگ ورودی و خروجی در مبدلهای DC-DC و AC-DC پرقدرت ضروری است.
-
پایداری فرکانسی: عملکرد امپدانس (Impedance) این خازن در طول فرکانس و دما بسیار پایدار است.
-
نوع SMD: این خازن برای نصب سطحی (Surface Mount) طراحی شده است و مناسب برای مونتاژ خودکار است.
-
کاربردها:
-
مبدلهای DC-DC با فرکانس سوئیچینگ بالا در سرورها و تجهیزات شبکه.
-
مادربرد کامپیوترها و کارتهای گرافیک.
-
سیستمهای ارتباطی و مخابراتی (Telecom) با نیاز به پایداری توان.
-
