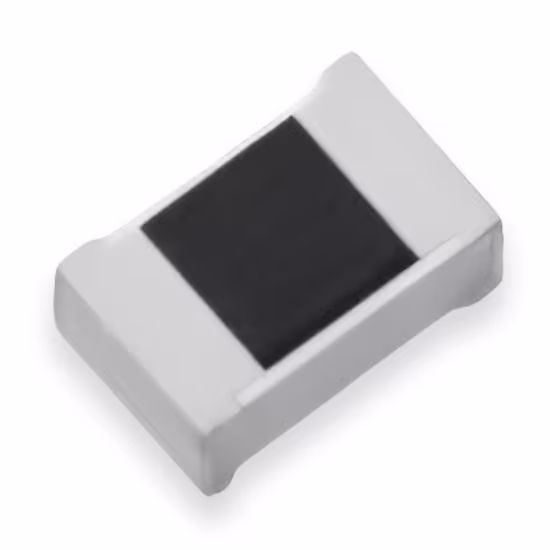

ERJ-3EKF1000V یک مقاومت نصب سطحی (SMD) از نوع لایه ضخیم (Thick Film) با کاربرد عمومی و پایداری بالا است که توسط شرکت Panasonic تولید می‌شود. این مقاومت دارای مقدار استاندارد 100Ω است.

در ادامه به بررسی این مقاومت میپردازیم.

بررسی تخصصی مقاومت لایه ضخیم ERJ-3EKF1000V (Panasonic)

ERJ-3EKF1000V عضوی از سری ERJ پاناسونیک است که به دلیل قیمت اقتصادی، پایداری دمایی مناسب و تلرانس دقیق، در مدارهای الکترونیکی پرمصرف و تولید انبوه، بسیار محبوب است. این مدل خاص در سایز استاندارد 0603 تولید شده و از تلرانس تنگ %1± برخوردار است.

رمزگشایی پارت نامبر و مشخصات فنی کلیدی

ویژگی‌ها و کاربردهای کلیدی

1. سایز 0603 (استاندارد): این سایز رایج‌ترین اندازه SMD برای مقاومت‌های کاربرد عمومی است که تعادل خوبی بین ابعاد کوچک و قابلیت مونتاژ فراهم می‌کند.

2. تلرانس %1± (دقت بالا): استفاده از تلرانس $1\%$ نشان می‌دهد که این مقاومت برای مدارهای حساس به دقت مانند تقسیم‌کننده‌های ولتاژ (Voltage Dividers)، فیلترها و مدارهای فیدبک آمپلی‌فایرهای عملیاتی که به حفظ مقدار دقیق مقاومت نیاز دارند، مناسب است.

3. 100Ω: این مقدار یک مقاومت نامی بسیار پرکاربرد در الکترونیک است. کاربردهای کلیدی آن عبارتند از:

   • تطبیق امپدانس در خطوط سیگنال (به عنوان مثال، در خطوط LVDS یا برخی خطوط ارتباطی).

   • محدود کردن جریان برای LEDها یا ترانزیستورها.

   • بافرینگ بین طبقات مختلف مدار.

   • پول‌آپ/پول‌داون در خطوط داده.

4. تکنولوژی لایه ضخیم: روش ساخت لایه ضخیم، مقاومت را در برابر حرارت لحیم‌کاری و تنش‌های محیطی مقاوم می‌سازد.

کاربردها:

• مدارهای تطبیق امپدانس در فرکانس‌های متوسط.

• محدود کننده‌های جریان در درایورهای گیت یا خطوط LED.

• مدارهای فیدبک و تقسیم ولتاژ در مدارهای آنالوگ.

• انواع تجهیزات الکترونیکی مصرفی، صنعتی و ارتباطی.

سوالات متداول (FAQ)

1. چرا TCR ±100 ppm مهم است؟
برای پایداری دقیق در تغییرات دما، به‌ویژه در مدارات زمان‌بندی و اندازه‌گیری حیاتی است.

2. آیا جایگزینی با دقت ±0.5 % و یا ابعاد کوچکتر وجود دارد؟
بله؛ Panasonic ERJ‑3R یا دیگر سری‌های دقیق‌تر با PPM بهتر موجود هستند – اما معمولاً با هزینه بیشتر.

3. تا چه دمایی می‌تواند بدون خطا عمل کند؟
طبق دیتاشیت، قابل استفاده در دمای محیط تا +155 °C است
