لیست قیمت
| مجموع قیمت(تومان) | قیمت واحد(تومان) | تعداد |
|---|---|---|
| 240,000 | 24,000 | 10+ |
| 720,000 | 7,200 | 100+ |
| 4,160,000 | 4,160 | 1000+ |
| 22,400,000 | 2,240 | 10000+ |

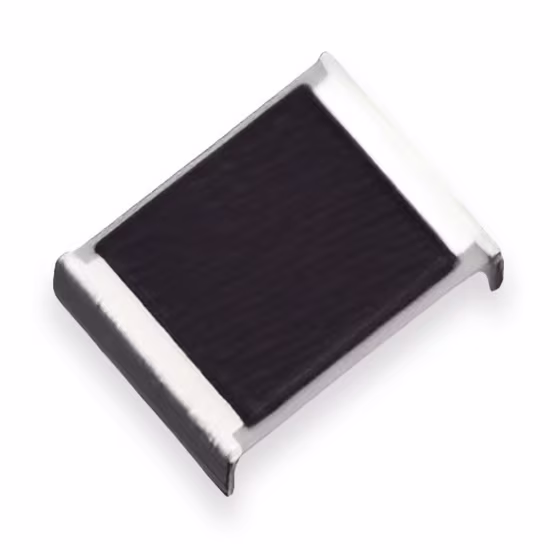

مقاومت ERJ-3EKF4992V
:کد محصول 667-ERJ-3EKF4992V
ERJ-3EKF4992V یک مقاومت نصب سطحی (SMD) لایه ضخیم (Thick Film) با کاربرد عمومی و پایداری بالا است که توسط شرکت Panasonic تولید میشود.
بررسی تخصصی مقاومت لایه ضخیم ERJ-3EKF4992V (Panasonic) ◻️
ERJ-3EKF4992V عضوی از سری ERJ مقاومتهای لایه ضخیم پاناسونیک است. این سری به دلیل مشخصات الکتریکی خوب، مقاومت حرارتی مناسب و هزینه تولید پایین، یکی از پرکاربردترین مقاومتها در تولید انبوه تجهیزات الکترونیکی است. این مدل به طور خاص در سایز 0603 تولید شده و از تلرانس دقیق %1± برخوردار است.
رمزگشایی پارت نامبر و مشخصات فنی کلیدی
| مشخصه فنی (Technical Specification) | جزئیات و مقدار (Value) |
| تولیدکننده | Panasonic |
| نوع قطعه | مقاومت لایه ضخیم (Thick Film) |
| سایز پکیج (Case Size) | 0603 (1608 متریک: 1.6 * 0.8 mm) |
| مقدار مقاومت | ۴۹.۹ کیلواهم (49.9KΩ ) |
| تلرانس (Tolerance) | ±1% (کد F) |
| توان نامی (Rated Power) | 0.1W |
| ضریب حرارتی (TCR) | 100ppm/°C |
| ولتاژ کاری حداکثر | معمولاً 50V |
| کاربرد اصلی | تقسیم ولتاژ، مدارات فیدبک، محدودکننده جریان |
ویژگیها و کاربردهای کلیدی
-
سایز 0603 (استاندارد): این سایز (ابعاد $1.6*0.8 mm) استاندارد طلایی صنعت الکترونیک برای اکثر کاربردها است. اندازه آن به اندازه 0402 کوچک نیست، اما برای مونتاژ راحتتر است و ظرفیت دفع حرارت بهتری دارد.
-
تلرانس %1± (دقت بالا): تلرانس 1% نشان میدهد که این مقاومت برای مدارهایی که دقت پارامترها در آنها حیاتی است، مانند مدارهای فیدبک آمپلیفایرهای عملیاتی (Op-Amps)، مدارهای اندازهگیری و تقسیمکنندههای ولتاژ (Voltage Dividers) مورد استفاده قرار میگیرد.
-
49.9KΩ: این مقدار یک مقاومت نامی رایج در سریهای E96 است که برای مدارهای دقیق طراحی شدهاند. این مقدار در مدارهای سنسوری و بایاسدهی ترانزیستورها پرکاربرد است.
-
تکنولوژی لایه ضخیم: این نوع ساخت، مقاومت را در برابر شوکهای مکانیکی و حرارتی در فرآیند مونتاژ پایدار میسازد.
کاربردها:
-
مدارهای فیدبک دقیق آنالوگ و سنسوری.
-
تقسیمکنندههای ولتاژ و مقاومتهای مرجع در مدارهای ADC/DAC.
-
مدارهای پولآپ و پولداون با نیاز به دقت بالا.
-
تجهیزات صنعتی و مدارهای تست و اندازهگیری.
سوالات متداول (FAQ)
1. TCR ±100 ppm/°C چه کاربردی دارد؟
باعث میشود مقاومت حتی در تغییر دما تا ±100 ppm تغییر کند، برای مدارهای دقتمحور ایدهآل است.
2. آیا جایگزین با TCR بهتر وجود دارد؟
بله، سری مقاومتهای دقیقتر (مثلاً TCR ±50 ppm یا کمتر) نیز موجودند، اما این مدل تعادلی از اندازه، قیمت و عملکرد را دارد.
3. دمای کاری گسترده تا چیست؟
از –55 تا +155 °C قابلعملکرد است؛ مناسب شرایط محیطی دشوار و خودرو میباشد.
