وضعیت : موجود

:تعداد موجودی

1000عدد

:مدت زمان تحویل

لیست قیمت

مجموع قیمت(تومان)	قیمت واحد(تومان)	تعداد
3,319,030	33,190	100+
9,438,000	18,876	500+
11,482,900	11,483	1000+
26,347,750	10,539	2500+
75,504,000	7,550	10000+
298,870,000	5,977	50000+

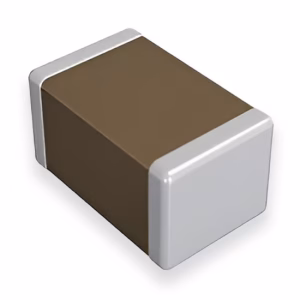

خازن GRM188R71A225KE15J

Name: خازن GRM188R71A225KE15J
Brand: Murata
SKU: 81-GRM188R71A225KE5J
Price: 33190.3 IRR
Availability: InStock

:کد محصول 81-GRM188R71A225KE5J

:ظرفیت 2.2 میکروفاراد (µF)

:ولتاژ کاری 10 ولت DC

:تلرانس ±10%

:دی‌الکتریک X7R (پایداری حرارتی از -55 تا +125 درجه سانتی‌گراد)

:ابعاد بسته‌بندی 0603 (1.6 × 0.8 × 0.9 میلی‌متر)

:نوع نصب SMD (نصب سطحی)

:ویژگی‌ها RoHS Compliant

:کاربرد عمومی

توضیحات

GRM188R71A225KE15J یک خازن سرامیکی چندلایه (MLCC) با ظرفیت بالا و ولتاژ پایین، از محصولات شرکت Murata Manufacturing است.این خازن برای کاربردهای دیکوپلینگ (Decoupling) و بای‌پس (Bypass) در مدارهای با ولتاژ پایین که نیاز به یک قطعه فشرده و کارآمد دارند، بسیار پرکاربرد است.

در ادامه به بررسی این خازن میپردازیم.

بررسی تخصصی خازن سرامیکی چندلایه GRM188R71A225KE15J (Murata)

GRM188R71A225KE15J یک خازن با ظرفیت بالا ( $2.2 \mu\text{F}$ ) است که با موفقیت در کوچکترین سایز MLCC رایج یعنی 0603 تولید شده است. ترکیب ظرفیت بالا و سایز کوچک، آن را به یک انتخاب عالی برای ذخیره‌سازی موضعی شارژ و فیلترینگ مؤثر ریپل در خطوط تغذیه ICهای فشرده تبدیل کرده است.

رمزگشایی پارت نامبر و مشخصات فنی کلیدی

مشخصه فنی (Technical Specification)	جزئیات و مقدار (Value)
تولیدکننده	Murata Manufacturing
نوع خازن	سرامیکی چندلایه (MLCC)
سایز پکیج (Case Size)	0603 (1608 متریک: $1.6 \times 0.8 \text{ mm}$ )
جنس دی‌الکتریک (Dielectric)	X7R (کد R7)
ظرفیت نامی (Capacitance)	۲.۲ میکروفاراد ( $2.2 \mu\text{F}$ )
تلرانس (Tolerance)	±10% (کد K)
ولتاژ کاری (Rated Voltage)	۱۰ ولت ( $10 \text{ V}$ ) (کد 1A)
محدوده دمایی X7R	$-۵۵^{\circ}\text{C}$ تا $+۱۲۵^{\circ}\text{C}$
کاربرد اصلی	دیکوپلینگ حجیم و ذخیره‌سازی موضعی شارژ

ویژگی‌ها و مزایای کلیدی

ظرفیت $2.2 \mu\text{F}$ در 0603: این ظرفیت بالا در یک سایز کوچک، نشان‌دهنده چگالی ظرفیتی (Capacitance Density) بالای تکنولوژی ساخت Murata است. این امر به طراح اجازه می‌دهد تا ظرفیت‌های بالاتری را نزدیک‌تر به پین‌های تغذیه IC قرار دهد.
ولتاژ $10 \text{ V}$ : این ولتاژ نامی برای خطوط تغذیه $3.3 \text{ V}$ یا $5 \text{ V}$ مناسب است. نکته حیاتی: در این ظرفیت و سایز کوچک با دی‌الکتریک X7R، اثر DC Bias بسیار چشمگیر است. در ولتاژ کاری $5 \text{ V}$ ، ظرفیت واقعی ممکن است به طور قابل توجهی (گاهی تا $50\%$ یا بیشتر) کاهش یابد. طراح باید حتماً نمودارهای DC Bias را در دیتاشیت بررسی کند.
دی‌الکتریک X7R: این خازن پایداری دمایی خوبی را فراهم می‌کند؛ تغییر ظرفیت در محدوده دمایی کامل محدود به %15 $\pm 15\%$ است، که آن را برای بیشتر کاربردهای تجاری و صنعتی مناسب می‌سازد.
Low ESR و ESL: ویژگی‌های ذاتی MLCC سبب می‌شود این خازن در فیلتر کردن نویزهای فرکانس بالا (بالاتر از $10 \text{ MHz}$ ) عملکردی به مراتب بهتر از خازن‌های الکترولیتی و تانتالیومی ارائه دهد.

کاربردها:

ذخیره‌سازی موضعی شارژ (Local Energy Storage) برای سوئیچینگ‌های پرسرعت ICها.
فیلترینگ ثانویه ریپل در خروجی مبدل‌های DC-DC.
استفاده دقیق از دیکوپلینگ در خطوط $3.3 \text{V}$ و $5 \text{V}$ در موبایل و تبلت، تضمین می‌کند که حتی در پرفشارترین لحظات، ولتاژ تمیز و پایدار باقی بماند تا دستگاه شما بدون خطا، فریز یا خرابی کار کند

خازن GRM188R71A225KE15J

کد محصول 81-GRM188R71A225KE5J

2.2 میکروفاراد (µF) ظرفیت

10 ولت DC ولتاژ کاری

±10% تلرانس

X7R (پایداری حرارتی از -55 تا +125 درجه سانتی‌گراد) دی‌الکتریک

0603 (1.6 × 0.8 × 0.9 میلی‌متر) ابعاد بسته‌بندی

SMD (نصب سطحی) نوع نصب

RoHS Compliant ویژگی‌ها

عمومی کاربرد
