لیست قیمت
| مجموع قیمت(تومان) | قیمت واحد(تومان) | تعداد |
|---|---|---|
| 235,950 | 23,595 | 10+ |
| 377,520 | 3,775 | 100+ |
| 2,359,500 | 2,360 | 1000+ |
| 17,303,000 | 1,730 | 10000+ |

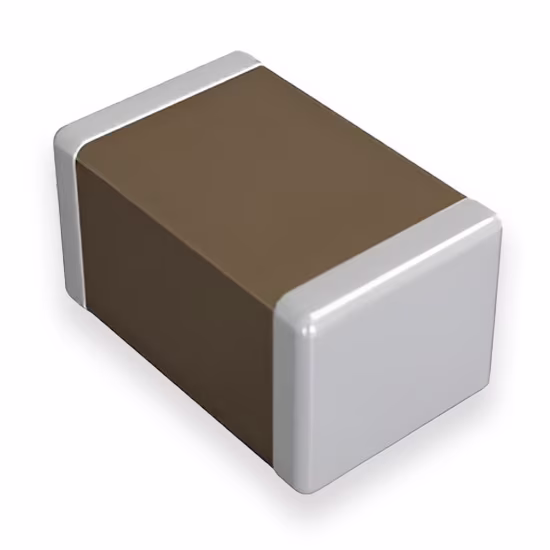

خازن GRT1555C1E120JA02D
:کد محصول 81-GRT1555C1E120JA2D
GRT1555C1E120JA02D یک خازن سرامیکی چندلایه (MLCC) از شرکت Murata است که از دیالکتریک C0G/NP0 استفاده میکند. این خازنها به دلیل پایداری فوقالعاده در برابر تغییرات دما و ولتاژ، برای کاربردهای بسیار حساس آنالوگ و فرکانس بالا طراحی شدهاند.
در ادامه به بررسی دقیق این محصول میپردازیم
بررسی تخصصی خازن سرامیکی موراتا GRT1555C1E120JA02D
GRT1555C1E120JA02D عضوی از خانواده خازنهای کلاس I (Class 1) موراتا است که مشخصه اصلی آنها، پایداری بینظیر است. دیالکتریک C0G (یا NP0) تضمین میکند که ظرفیت خازن تقریباً به طور کامل مستقل از دما، ولتاژ DC (DC Bias) و زمان باشد. این خازن برای مدارهایی که دقت و حفظ ظرفیت نامی تحت هر شرایطی حیاتی است، ضروری است.
رمزگشایی پارت نامبر و مشخصات فنی کلیدی
| مشخصه فنی (Technical Specification) | جزئیات و مقدار (Value) |
| تولیدکننده | Murata Manufacturing Co., Ltd. |
| نوع خازن | سرامیکی چندلایه (MLCC) کلاس I |
| سایز پکیج (Case Size) | 0402 |
| جنس دیالکتریک (Dielectric) | C0G / NP0 (کد C1) |
| ظرفیت نامی (Capacitance) | ۱۲ پیکوفاراد (12pF) (کد 120) |
| ولتاژ کاری (Rated Voltage) | ۲۵ ولت (25 V) (کد 1E) |
| تلرانس (Tolerance) | ±5% (کد J) |
| محدوده دمایی C0G | 55°- تا °125 |
| تغییر ظرفیت در دما | کمتر از 30PPM/°C± (بسیار پایدار) |
ویژگیها و کاربردهای کلیدی
-
دیالکتریک C0G/NP0: پایداری بینهایت بالا. تغییرات ظرفیت این ماده در تمام محدوده دمایی کاری (از 55°- تا °125) کمتر از %0.3 است. این برخلاف دیالکتریکهای X5R/X7R است که ظرفیت آنها به شدت به دما و ولتاژ وابسته است.
-
تلرانس و دقت بالا (±5%): این تلرانس باریک به همراه پایداری C0G، آن را برای استفاده در مدارهای تنظیم فرکانس، فیلترهای اکتیو و مدارهای زمانبندی دقیق مناسب میکند.
-
ولتاژ 25V و ظرفیت 12pF: این ترکیب برای کاربردهای RF و آنالوگ با فرکانس بالا، مانند مدارات تطبیق امپدانس (Impedance Matching) یا کوپلینگ AC استفاده میشود. ظرفیتهای کم (پیکوفاراد) در کلاس C0G بسیار رایج هستند.
-
Low Noise و Low Loss: خازنهای C0G دارای اتلاف دیالکتریک (Dissipation Factor – DF) بسیار پایین هستند که آنها را در فرکانسهای رادیویی به قطعاتی با نویز و تلفات بسیار کم تبدیل میکند.
کاربردها:
-
مدارهای تطبیق امپدانس و کوپلینگ در فرکانسهای رادیویی (RF).
-
فیلترهای فعال آنالوگ (Active Filters) که نیاز به ثبات پارامتر دارند.
-
مدارهای تایمینگ، اسیلاتورها و PLLs (حلقههای قفل فاز).
-
ابزار دقیق و اندازهگیری با دقت بالا.
سوالات متداول (FAQ)
1. چه تفاوتی بین C0G و X7R وجود دارد؟
C0G تغییر بسیار کمتری با تغییر دما و ولتاژ دارد؛ در حالی که X7R دارای ثبات کمتری (±15%) ولی ظرفیت بالاتر در اندازه مشابه است.
2. آیا برای مدارهای RF مناسب است؟
بله، C0G با ESR/ESL پایین گزینه مناسبی برای فرکانسهای بالا است.
3. جایگزین برند دیگری با مشخصات مشابه چیست؟
گزینههای مشابه شامل TDK CGA2 NP0 0402 یا KEMET C0402C120J4G2 میباشد.
