لیست قیمت
| مجموع قیمت(تومان) | قیمت واحد(تومان) | تعداد |
|---|---|---|
| 2,134,350 | 213,435 | 10+ |
| 10,276,500 | 102,765 | 100+ |
| 71,619,300 | 71,619 | 1000+ |
| 578,646,000 | 57,865 | 10000+ |

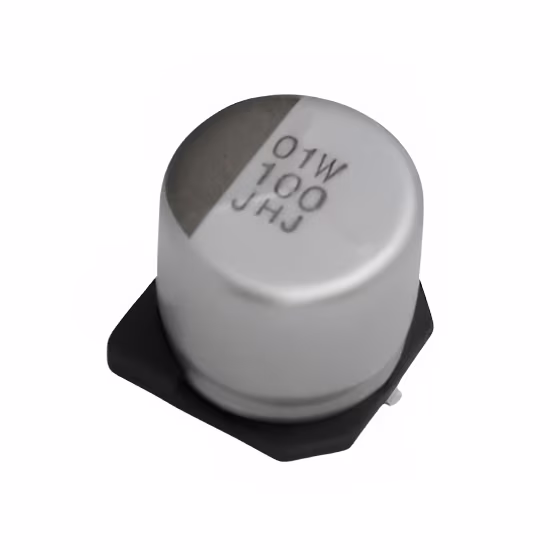

خازن HHXJ350ARA101MF80G
:کد محصول 661-HHXJ350A101MF80G
پارت نامبر HHXJ350ARA101MF80G متعلق به یک خازن پیشرفته هیبریدی پلیمری آلومینیومی (Conductive Polymer Hybrid Aluminum Electrolytic) از شرکت معتبر Nippon Chemi-Con (United Chemi-Con) است.این خازنها تکنولوژی برتر بازار محسوب میشوند زیرا مزایای خازنهای الکترولیتی (ظرفیت بالا و خاصیت خودترمیمشوندگی) را با مزایای خازنهای پلیمری (ESR پایین و طول عمر بالا) ترکیب میکنند.
در ادامه به بررسی این خازن میپردازیم.
بررسی تخصصی خازن هیبریدی HHXJ350ARA101MF80G (Chemi-Con)
این قطعه متعلق به سری HXJ شرکت Chemi-Con است. سری HXJ برای کاربردهای خودرویی و محیطهای با دمای بالا طراحی شده است. استفاده از الکترولیت مایع به همراه پلیمر جامد باعث میشود این خازن در برابر خشک شدن الکترولیت (که عامل اصلی خرابی خازنهای معمولی است) بسیار مقاوم باشد و در عین حال جریان ریپل بالایی را تحمل کند.
رمزگشایی پارت نامبر و مشخصات فنی کلیدی
| مشخصه فنی (Technical Specification) | جزئیات و مقدار (Value) |
| تولیدکننده | Nippon Chemi-Con (UCC) |
| سری | HXJ (Hybrid, High Temp, High Reliability) |
| نوع خازن | هیبریدی پلیمری آلومینیومی (SMD) |
| ظرفیت نامی (Capacitance) | ۱۰۰ میکروفاراد (100uF) (کد 101) |
| ولتاژ کاری (Rated Voltage) | ۳۵ ولت (35 V) (کد 350) |
| تلرانس (Tolerance) | ±20% (کد M) |
| سایز پکیج (Case Size) | F80 (قطر 6.3mm ارتفاع 7.7mm) |
| مقاومت سری معادل (ESR) | بسیار پایین (30Ω در 100KHZ) |
| عمر مفید (Endurance) | ۴۰۰۰ ساعت در دمای125° |
| استاندارد | AEC-Q200 (مناسب برای خودرو) |
ویژگیها و مزایای کلیدی (تکنولوژی هیبریدی)
-
تحمل دمایی °125: این خازن برای کار در محیطهای بسیار داغ طراحی شده است. عمر مفید ۴۰۰۰ ساعت در دمای ۱۲۵ درجه سانتیگراد، به این معنی است که در دماهای پایینتر (مثلاً ۸۵ یا ۱۰۵ درجه)، عمر آن به دهها هزار ساعت میرسد.
-
ESR بسیار پایین: وجود پلیمر رسانا باعث میشود ESR خازن بسیار پایین باشد. این ویژگی برای فیلترینگ نویز در منابع تغذیه سوئیچینگ (SMPS) و جلوگیری از داغ شدن خازن در جریانهای ریپل بالا ضروری است.
-
مکانیزم خودترمیمشوندگی (Self-Healing): برخلاف خازنهای پلیمری جامد خالص، وجود مقداری الکترولیت مایع باعث میشود که اگر لایه دیالکتریک آسیب ببیند، خازن بتواند خود را ترمیم کند و از اتصال کوتاه جلوگیری نماید.
-
پایداری در فرکانس بالا: ظرفیت و ESR این خازنها در فرکانسهای بالا و دماهای پایین بسیار پایدارتر از خازنهای الکترولیتی معمولی است.
کاربردها:
-
واحد کنترل الکترونیکی خودرو (ECU) و سیستمهای تزریق سوخت.
-
اینورترها و مبدلهای DC-DC در خودروهای برقی (EV/HEV).
-
ایستگاههای پایه مخابراتی (5G Base Stations) که در محیط بیرونی نصب میشوند.
-
منابع تغذیه سرور و تجهیزات صنعتی با قابلیت اطمینان بالا.
سوالات متداول (FAQ)
1. چرا ESR پایین مهم است؟
ESR پایین به معنی افت ولتاژ کمتر در آنالیز ریپل و پاسخ سریع در مدارهای سوئیچینگ است.
2. تا چه جریانی قابل استفاده است؟
این خازن جریان ریپل تا 1.7 A @ 100 kHz و 125 °C را پشتیبانی میکند.
3. برای کاربرد صوت باید مراقب چه چیزی باشم؟
فرکانسهای پایین نهتنها مهماند؛ اما دقت ESR، نشتی و نویز در توان برای کاربردهای صوتی اهمیت دارد. Han capacitors polymer معمولا عملکرد خوبی ارائه میدهند.
