لیست قیمت
| مجموع قیمت(تومان) | قیمت واحد(تومان) | تعداد |
|---|---|---|
| 464,000 | 46,400 | 10+ |
| 2,880,000 | 28,800 | 100+ |
| 21,600,000 | 21,600 | 1000+ |
| 104,000,000 | 10,400 | 10000+ |

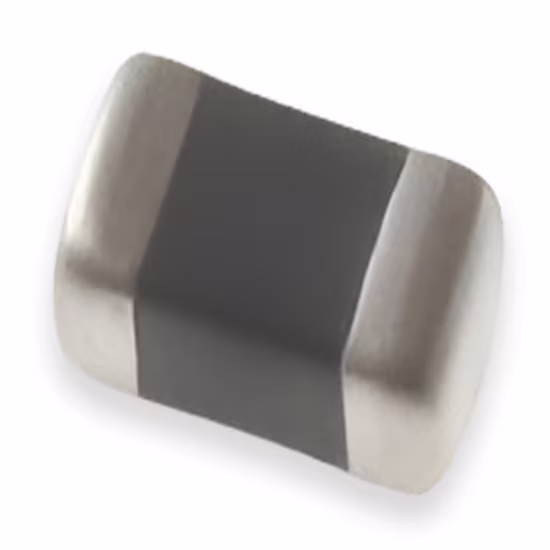

مهره فریت BLM21AG601SH1D
:کد محصول 81-BLM21AG601SH1D
BLM21AG601SH1D یک فریت بید یا مهره فریت (Ferrite Bead) چیپی یا SMD از محصولات شرکت Murata است. این قطعه یک فیلتر EMI (تداخل الکترومغناطیسی) بسیار پرکاربرد است که برای حذف نویز در خطوط سیگنال و منبع تغذیه، بهویژه در کاربردهای خودرویی، طراحی شده است.
بررسی تخصصی فریت بید BLM21AG601SH1D (Murata)
BLM21AG601SH1D عضوی از سری BLM21 شرکت موراتا است. این سری قطعات که به عنوان EMIFIL (EMI Filter Inductor) نیز شناخته میشوند، عملکردی شبیه به سلف دارند اما وظیفه اصلی آنها جذب نویزهای فرکانس بالا و تبدیل آنها به گرما است (برخلاف سلف که انرژی را ذخیره میکند). پسوند “H” در پارت نامبر نشاندهنده استاندارد خودرویی (Automotive Grade) و سازگاری با AEC-Q200 است.
رمزگشایی پارت نامبر و مشخصات فنی کلیدی
| مشخصه فنی (Technical Specification) | جزئیات و مقدار (Value) |
| تولیدکننده | Murata Electronics |
| نوع قطعه | فریت بید چیپی (Chip Ferrite Bead) |
| سری | BLM21 (سایز 0805) |
| امپدانس (Impedance) | ۶۰۰ اهم (600Ω) در فرکانس 100MHZ (کد 601) |
| جریان نامی (Rated Current) | ۵۰۰ میلیآمپر (500mA) (معمولاً بین 500 تا 700 میلیآمپر در این سری) |
| مقاومت DC (DCR) | حدود 0.3Ω (حداکثر) |
| سایز پکیج (Case Size) | 0805 (2012 متریک: 2.0 * 1.25 mm) |
| ویژگی خاص (AG) | General Use (کاربرد عمومی، شیب حذف نویز ملایم) |
| استاندارد کیفیت | AEC-Q200 (مناسب برای خودرو) |
| محدوده دمایی | 55°- تا °125 |
ویژگیها و کاربردهای کلیدی
-
امپدانس 600 اهم در 100MHz: این عدد نشان میدهد که این قطعه در فرکانس ۱۰۰ مگاهرتز، مقاومتی برابر با ۶۰۰ اهم در برابر عبور نویز از خود نشان میدهد. این ویژگی برای حذف نویزهای فرکانس بالا در خطوط دیجیتال و کلاک بسیار موثر است.
-
استاندارد خودرویی (AEC-Q200): این قطعه برای شرایط سخت محیطی (لرزش، دمای بالا و رطوبت) که در خودروها وجود دارد، تست و تایید شده است. این ویژگی آن را برای استفاده در ECUها، سیستمهای ایمنی و سرگرمی خودرو ایدهآل میکند.
-
سری AG (General Purpose): سری AG دارای منحنی امپدانس نسبتاً پهن است. این یعنی نویز را در طیف وسیعی از فرکانسها (نه فقط یک نقطه خاص) فیلتر میکند و باعث ایجاد اعوجاج (Distortion) شدید در سیگنالهای اصلی نمیشود.
-
سایز 0805: این سایز به اندازه کافی بزرگ است که جریان و توان مناسبی را تحمل کند و در عین حال به اندازه کافی کوچک است که در بردهای متراکم استفاده شود.
کاربردها:
-
حذف نویز EMI در خطوط تغذیه DC و خطوط سیگنال عمومی.
-
واحدهای کنترل الکترونیکی خودرو (ECU) و سیستمهای Powertrain.
-
تجهیزات ناوبری و سیستمهای صوتی خودرو.
-
بردهای صنعتی که نیاز به قابلیت اطمینان بالا دارند.
پرسشهای پرتکرار (FAQ)
۱. چرا فریت بدون اتصال به زمین مؤثر است؟
چون وظیفهی فیلتر، اندوکتانس و تضعیف سیگنال EMI است، بدون نیاز به زمین فیزیکی .
۲. آیا دو BLM متوالی بهتر است؟
برای کاهش موثر نویز در فرکانسهای بالاتر یا محیطهای پر EMI، بله.
۳. فرایند انتخاب جریان مناسب چیست؟
علاوه بر جریان عملیاتی، توجه به DCR کم اهمیت دارد تا افت ولتاژ داخلی حداقل باشد.
