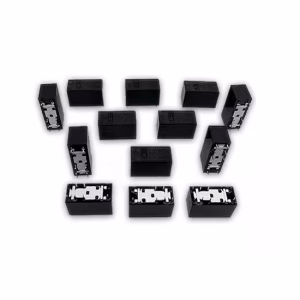

رله Omron 12V – 8A دو کنتاکت (DPDT)

رله‌ها یکی از پرکاربردترین قطعات الکترومکانیکی در صنایع مختلف هستند. رله‌ها به عنوان یک سوئیچ الکتریکی کنترل‌شونده عمل می‌کنند و این امکان را فراهم می‌سازند که با یک جریان یا ولتاژ کوچک، بتوان یک جریان یا ولتاژ بزرگ‌تر را قطع یا وصل کرد. رله Omron با ولتاژ بوبین ۱۲ ولت و ظرفیت جریان ۸ آمپر از نوع دو کنتاکت دو حالته (DPDT) یکی از محصولات محبوب و پرتقاضا در حوزه کنترل مدار است.

شرکت Omron ژاپن یکی از بزرگ‌ترین و معتبرترین تولیدکنندگان تجهیزات اتوماسیون و قطعات الکترونیکی در جهان است. این برند به دلیل کیفیت بالا، عمر طولانی و رعایت استانداردهای بین‌المللی در طراحی و ساخت قطعات شناخته می‌شود.

ویژگی‌های اصلی رله Omron 12V – 8A

مشخصات بوبین

• ولتاژ تحریک (Coil Voltage): 12 ولت DC
• مقاومت بوبین: تقریباً 360 اهم
• جریان بوبین: در حدود 33 میلی‌آمپر
• توان مصرفی بوبین: بسیار پایین (حدود 0.4 وات)، مناسب برای سیستم‌های کم‌مصرف

مشخصات کنتاکت‌ها

• نوع کنتاکت: DPDT (Double Pole Double Throw – دو کنتاکت دو وضعیتی)
• حداکثر جریان سوئیچینگ: 8 آمپر
• حداکثر ولتاژ AC: 440 ولت
• حداکثر ولتاژ DC: 300 ولت
• جنس کنتاکت: آلیاژ نقره با قابلیت هدایت بالا و مقاومت در برابر سایش

زمان عملکرد

• زمان فعال‌سازی (Operate Time): حدود 15 میلی‌ثانیه
• زمان آزاد شدن (Release Time): حدود 5 میلی‌ثانیه
  این سرعت عملکرد نشان‌دهنده قابلیت اطمینان بالا در کاربردهای حساس است.

مشخصات محیطی

• محدوده دمای کاری: از -40 درجه تا +85 درجه سانتی‌گراد
• استانداردهای ایمنی: دارای تاییدیه‌های UL، CSA، VDE
• ساختار: کاملاً محافظت‌شده در برابر گرد و غبار و رطوبت

ساختار داخلی رله Omron

رله Omron 12V – 8A از اجزای زیر تشکیل شده است:

• بوبین (Coil): بخش اصلی که با اعمال ولتاژ 12 ولت مغناطیس ایجاد می‌کند.
• هسته آهنی (Core): که میدان مغناطیسی را متمرکز و کنتاکت‌ها را جذب می‌کند.
• کنتاکت‌های متحرک (Movable Contacts): که با تغییر وضعیت میدان مغناطیسی جابجا می‌شوند.
• کنتاکت‌های ثابت (Fixed Contacts): که جریان بار اصلی از طریق آن‌ها هدایت می‌شود.
• فنر بازگرداننده (Spring): که پس از قطع ولتاژ، کنتاکت‌ها را به وضعیت اولیه باز می‌گرداند.

کاربردهای رله Omron 12V – 8A

۱. کاربردهای صنعتی

• سیستم‌های کنترل اتوماسیون صنعتی
• تابلوهای برق و توزیع توان
• کنترل موتورهای کوچک و متوسط
• سیستم‌های تهویه مطبوع (HVAC)

۲. کاربردهای خودرویی

• سیستم‌های روشنایی خودرو
• کنترل پمپ‌های الکتریکی
• مدارهای حفاظتی و کنترل تجهیزات جانبی

۳. کاربردهای خانگی و تجاری

• سیستم‌های هوشمند خانگی
• کنترل بارهای روشنایی
• تجهیزات برقی آشپزخانه و اداری

۴. کاربردهای مخابراتی و پزشکی

• تجهیزات مخابراتی حساس به نویز
• دستگاه‌های آزمایشگاهی و پزشکی که نیاز به سوئیچینگ پایدار دارند

مزایای استفاده از رله Omron

• کیفیت و دوام بالا: به دلیل استفاده از آلیاژهای مرغوب در کنتاکت‌ها
• ابعاد کوچک و جمع‌وجور: مناسب برای طراحی در فضاهای محدود
• عملکرد سریع و مطمئن: با زمان پاسخ کوتاه
• سازگاری با استانداردهای جهانی: اطمینان از امنیت و قابلیت استفاده در پروژه‌های بین‌المللی
• قیمت مناسب نسبت به عملکرد: ارزش خرید بالا در مقایسه با محصولات مشابه

مقایسه با مدل‌های مشابه

• رله SPDT 12V: تنها یک کنتاکت دارد و امکان کنترل دو مدار مستقل به‌طور همزمان را فراهم نمی‌کند.
• رله‌های توان بالا (16A): مناسب برای بارهای سنگین‌تر هستند اما ابعاد بزرگ‌تری دارند و قیمت بالاتری دارند.
• رله Omron سری G2R: نسخه‌های مختلفی دارد (SPST، SPDT، DPDT) که مدل 12V – 8A DPDT تعادل مناسبی بین توان، اندازه و قیمت ایجاد کرده است.

نکات مهم در نصب و استفاده

• رعایت پلاریته بوبین: برای جلوگیری از آسیب به رله باید ولتاژ DC را با پلاریته صحیح اعمال کرد.
• محافظت از بارهای القایی: در بارهای القایی مثل موتورها، استفاده از دیود هرزگرد (Flyback Diode) یا مدار Snubber توصیه می‌شود.
• جلوگیری از داغ شدن بیش از حد: در بارهای نزدیک به حداکثر جریان، خنک‌کاری یا تهویه مناسب در نظر گرفته شود.
• تست قبل از بهره‌برداری: بهتر است مدار نهایی قبل از نصب دائمی، به صورت آزمایشی مورد بررسی قرار گیرد.

پرسش‌های متداول (FAQ)

۱. آیا این رله مناسب برای بارهای AC و DC است؟
بله، این رله قابلیت سوئیچ کردن هر دو نوع بار را دارد.

۲. آیا می‌توان از این رله برای بارهای موتوری استفاده کرد؟
بله، ولی توصیه می‌شود از دیود یا مدار محافظ برای جلوگیری از آسیب ناشی از القای مغناطیسی استفاده کنید.

۳. طول عمر این رله چقدر است؟
عمر مکانیکی تا چند میلیون سیکل و عمر الکتریکی تا ده‌ها هزار سیکل کاری بسته به نوع بار و شرایط استفاده متغیر است.

۴. آیا این رله جایگزین مناسبی برای رله‌های چینی بی‌نام است؟
قطعاً. کیفیت Omron بسیار بالاتر است و برای پروژه‌های حساس گزینه‌ای مطمئن‌تر به شمار می‌رود.

۵. آیا امکان استفاده در سیستم‌های هوشمند خانگی وجود دارد؟
بله، این رله به دلیل ولتاژ و جریان مناسب به راحتی در سیستم‌های هوشمند خانگی ادغام می‌شود.
