ماژول دوربین

ماژول دوربین، یک قطعه کوچک الکترونیکی همراه با سنسور تصویر است. این بخش اصلی ترین قسمت ماژول دوربین است و نور را به سیگنال الکترونیکی تبدیل می کند. لنز و مدار کنترل دیگر بخش های این ماژول هستند. لنز، نور را با کیفیت و تمرکز بالا میفرستد تا سنسور با دقت بیشتری تصویر را تشخیص دهد. برد رابط یا برد کنترل نیز سیگنال را فراهم می کند و از طریق CSI به برد اصلی مثل رزبری پای می فرستد. این قطعه در پروژه های مختلفی مثل تشخیص حرکت، دوربین های امنیتی و رباتیک کاربرد دارد. ماژول دوربین NOIR رزبری پای 3، نسخه ای است که برای دید در شب طراحی شده است که با فاکتور گرفتن فیلتر مادون قرمز برای دید در شب فوق العاده است.

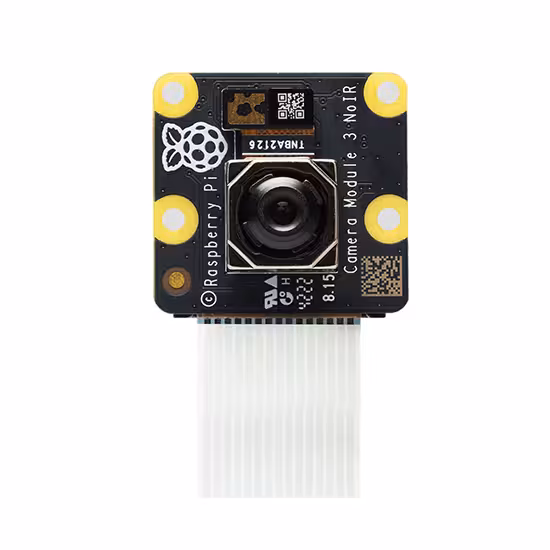

ماژول دوربین V3 NOIR Raspberry Pi

فیلتر مادون قرمز یک لایه نازک است که روی حسگر دوربین قرار می گیرد و فیلتر مادون قرمز را حذف می کند. این نور بخشی از نور است که نامرئی است و چشم انسان قادر به دید آن نیست. اگر این نور با نورهایی که قابل بررسی هستند مخلوط شود، آنگاه به صورت ناخواسته چشم انسان را اذیت می کنند. سنسور این ماژول از سنسور Sony IMX708 با قدرت 12 مگا پیکسل تولید می شود. همچنین این ماژول با سنسور پیشرفته ای که دارد تصاویر را با کیفیت 4K ثبت می کند. دوربین دید در شب رزبری پای، نسبت به مدل های قبلی بسیار کاربردی تر است زیرا امکان درد در تاریکی را با وضوح بالا فراهم می کند.

ماژول دوربین NOIR رزبری پای، مشابه دوربین استاندارد رزبری پای است، با این تفاوت که فیلتر IR آن حذف شده است. این بدان معناست که دوربین به نور IR حساس است و می تواند در محیط‌ های کم نور یا بدون نور مرئی تصاویر واضحی ثبت کند. این قابلیت، کاربردهای متنوعی را در زمینه های مختلف دارد:

• سیستم‌های امنیتی و نظارتی: تشخیص حرکت در شب، نظارت بر اماکن و ساختمان‌ها.
• تصویربرداری حیات وحش: ثبت تصاویر از حیوانات در زیستگاه‌های طبیعی در شب.
• پروژه‌های علمی و تحقیقاتی: بررسی پدیده‌های نوری در طیف مادون قرمز.
• هنر و عکاسی خلاقانه: ایجاد تصاویر با جلوه‌های ویژه با استفاده از نور IR.

نرم‌افزارهای مورد نیاز

برای استفاده از دوربین NOIR رزبری پای، به نرم‌افزارهای زیر نیاز است:

• Raspberry Pi OS: سیستم عامل رزبری پای.
• libcamera: یک رابط نرم افزاری برای دسترسی به دوربین.
• Picamera2: یک کتابخانه پایتون برای کنترل دوربین.

تفاوت دوربین NOIR با دوربین معمولی رزبری پای چیست؟

دوربین 12 مگاپیکسل NOIR رزبری پای فیلتر IR (مادون قرمز) ندارد، در حالی که دوربین معمولی این فیلتر را دارد. این امر باعث می‌شود دوربین NOIR به نور IR حساس باشد و بتواند در تاریکی مطلق تصویربرداری کند. اما دوربین معمولی رزبری پای با دقت بالاتری وضوح رنگ را در حالت عادی نشان می دهد، در صورتی که دوربین های NOIR برای دید بهتر در شب استفاده می شوند.

مقایسه NOIR و NOIR Wide

دوربین NOIR برای پردازش هایی که به زاویه دید کمتری نیاز دارند، استفاده می شود و در فضاهای کوچکتر کاربرد دارد. دوربین NOIR Wide رزبری پای با زاویه دید 120 درجه برای مکان های بزرگ و پروژه هایی که نیاز به فضای بیشتر دارند، مناسب تر است.

نکات مهم در استفاده

برای عملکرد پایدار ماژول دوربین Raspberry Pi Camera Module NOIR 3، تأمین تغذیه مناسب برد رزبری‌پای اهمیت بالایی دارد. استفاده از منبع تغذیه 5V / 2.5A با کانکتور Micro USB که با بردهای Raspberry Pi دارای ورودی Micro USB سازگار است، توان لازم برای راه‌اندازی برد و تغذیه ماژول دوربین را به‌صورت پایدار فراهم می‌کند.
