وضعیت : موجود
:تعداد موجودی
60 عدد
:مدت زمان تحویل
ارسال آنی
:تعداد سفارش

لیست قیمت

مجموع قیمت(تومان) قیمت واحد(تومان) تعداد
1,984,000 1,984,000 1+
15,520,000 1,552,000 10+
36,000,000 1,440,000 25+
132,800,000 1,328,000 100+
316,000,000 1,264,000 250+
1,152,000,000 1,200,000 960+

میکروکنترلر STM32F446RET7

:کد محصول 511-STM32F446RET7
:هسته پردازنده ARM Cortex‑M4F با FPU و دستورات DSP، سرعت تا 180 MHz، عملکرد 225 DMIPS / 608 CoreMark
:حافظه 512 KB فلش + 128 KB SRAM + 4 KB SRAM پشتیبان
:منابع زمانی و تبدیل آنالوگ 3× مبدل ADC 12بیت (2.4 MSPS، تا 24 کانال یا 7.2 MSPS بینلند)، 2× DAC 12بیت
:تایمرها تا 17 تایمر (16 و 32‑بیت)، از جمله PWM و SysTick
:ارتباطات متعدد USB 2.0 OTG HS/FS، اسپ‌دیف، I²C، SPI، UART/USART، CAN، SDIO، SAI، LCD، دوربین و …
:کنترل حافظه خارجی پشتیبانی از quad‑SPI، حافظه‌های SRAM, PSRAM, SDRAM و …
:منابع تغذیه و مدیریت توان ولتاژ 1.7–3.6 V، کریستال 4–26 MHz، RC داخلی، RTC، حالت‌های sleep/stop/standby
:دیگر ویژگی‌ها ART Accelerator برای اجرای بدون وقفه از Flash، MPU، CRC، شناسه 96‑بیتی

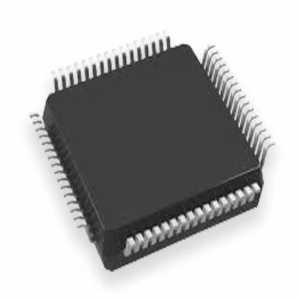

STMicroelectronicsای سی STM32F446RET7

بررسی تخصصی میکروکنترلر STM32F446RET7



STM32F446RET7 یکی از اعضای خانواده STM32F4 Access Line است که از هسته قدرتمند ARM Cortex-M4 با واحد FPU (Floating Point Unit) بهره می‌برد. این میکروکنترلر با فرکانس کاری بالا و حافظه‌های کافی، برای کاربردهایی که نیاز به پردازش سیگنال، کنترل موتور پیشرفته و واسط‌های ارتباطی سریع دارند، مناسب است.

STM32F446RET7 یک میکروکنترلر (MCU) قدرتمند از سری STM32F4 از محصولات شرکت STMicroelectronics است. این آی‌سی به دلیل ترکیبی از کارایی بالا (Cortex-M4)، حافظه و ابزارهای جانبی غنی، یک انتخاب بسیار محبوب برای توسعه‌دهندگان سیستم‌های تعبیه‌شده (Embedded Systems) پیشرفته است.

مشخصات فنی کلیدی

مشخصه فنی (Technical Specification) جزئیات و مقدار (Value)
تولیدکننده STMicroelectronics
خانواده/سری STM32F446 (Advanced Access Line)
هسته پردازشی ARM Cortex-M4 با FPU
فرکانس کاری حداکثر ۱۸۰ مگاهرتز (180 MHz)
حافظه فلش (Flash Memory) ۵۱۲ کیلوبایت (512 KB)
حافظه SRAM ۱۲۸ کیلوبایت (128 KB)
بسته‌بندی/کیس (Package) LQFP-64 (64 پین)
ولتاژ تغذیه ($V_{DD}$) ۱.۷ تا ۳.۶ ولت
ADCها ۳ واحد ۱۲ بیتی (تا ۲۴ کانال)
قابلیت‌های ویژه Chrom-ART Accelerator™ (DMA2D) برای پردازش گرافیکی، واسط حافظه خارجی (FSMC)



ویژگی‌ها و کاربردهای کلیدی



  1. هسته Cortex-M4 و FPU: هسته Cortex-M4 به طور خاص برای کاربردهای کنترل و پردازش سیگنال‌های دیجیتال (DSP) بهینه شده است. وجود واحد ممیز شناور (FPU) باعث می‌شود که محاسبات پیچیده و ممیز شناور با سرعت بسیار بالایی انجام شوند.

  2. واسط‌های ارتباطی غنی: این میکروکنترلر دارای واسط‌های ارتباطی صنعتی و سریع متعددی است، از جمله:

    • USB OTG Full Speed و High Speed (با DMA اختصاصی).

    • SPI/I2S (تا 6 واحد).

    • SDIO (برای کارت‌های حافظه).

    • CAN (برای شبکه‌های خودرویی و صنعتی).

    • UART/USART (تا 6 واحد).

  3. شتاب‌دهنده گرافیکی (DMA2D): وجود Chrom-ART Accelerator یک مزیت بزرگ برای کاربردهای دارای نمایشگر گرافیکی (GUI) است، زیرا می‌تواند عملیات کپی و ترکیب پیکسل‌ها را به سرعت انجام داده و بار پردازشی را از روی هسته اصلی بردارد.

  4. حافظه و منابع: با ۵۱۲ کیلوبایت فلش و ۱۲۸ کیلوبایت SRAM، فضای کافی برای سیستم‌عامل‌های بلادرنگ (RTOS) و برنامه‌های پیچیده فراهم است.

کاربردها:

  • کنترلرهای صنعتی و PLCها

  • تجهیزات پزشکی

  • محصولات مصرفی پیشرفته

  • سروو درایوها و کنترلرهای موتور

  • واسط‌های گرافیکی و نمایشگرهای هوشمند

پرسش‌های متداول (FAQ)

1. آیا USB HS دارد؟
بله، پشتیبانی USB 2.0 OTG با PHY داخلی

2. تفاوت آن با STM32F446RE دیگر چیست؟
RET7 نسخه ای با بسته‌بندی LQFP-64 با مجموعه واقعی ویژگی‌ها مشابه سایر مدل‌های R/E

3. مصرف انرژی چقدر است؟
Run mode: ~200 µA/MHz؛ Stop: ~50 µA
