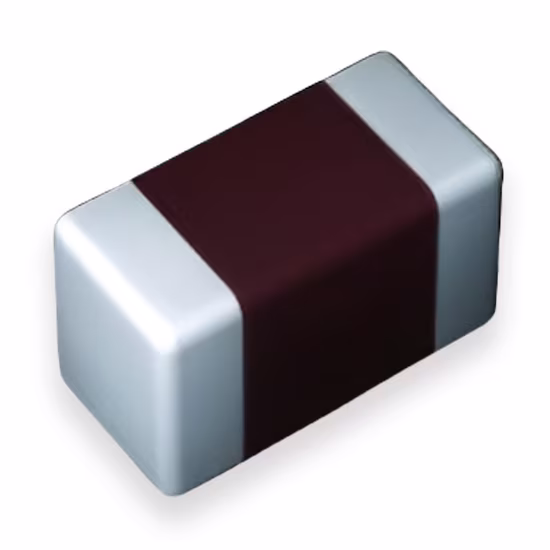

معرفی خازن سرامیکی چندلایه MSASG32MSB5226MPNA01
خازن MSASG32MSB5226MPNA01 یک خازن سرامیکی چندلایه MLCC از سری خازن MSAS محصول شرکت TAIYO YUDEN است. این خازن SMD برای تجهیزات الکترونیکی عمومی و مصرفی طراحی شده است. این قطعه به دلیل ویژگیهای الکتریکی و فیزیکی مناسب، به طور گسترده در مدارهای مختلف از جمله تجهیزات ارتباطی، مدارهای دیجیتال و منابع تغذیه استفاده میشود. این نوع خازن SMD مخصوص مدار به دلیل ترکیب ظرفیت بالا و اندازه نسبتاً کوچک، یک انتخاب رایج در مدارهای الکترونیکی مدرن است. در ادامه به بررسی کامل ویژگیهای این قطعه میپردازیم.
مزایای اصلی خازن MSASG32MSB5226MPNA01
1. ESR و ESL فوقالعاده پایین
این خازن بهدلیل داشتن مقاومت سری (ESR) و اندوکتانس سری (ESL) بسیار پایین، در فرکانسهای بالا عملکرد فوقالعادهای دارد. وقتی ESR و ESL کم باشند، خازن میتواند نویز را سریعتر تخلیه کند و در برابر نوسانهای شدید ولتاژ بهتر عمل کند. به همین دلیل، خازن MSASG32MSB5226MPNA01 برای حذف نویز و فیلتر کردن دقیق در مدارهای دیجیتال پرسرعت، پردازندهها، و منابع تغذیه سوئیچینگ ایدهآل هستند و باعث پایداری بیشتر سیستم میشوند.
2. ابعاد کوچک و نصب سطحی (SMD)
با اندازه بدنه 3.20 در 2.50 میلیمتر و ارتفاع 2.70 میلیمتر، حجم بسیار کمی از برد PCB را اشغال میکند. این ویژگی باعث میشود تا این خازن SMD امکان طراحی فشردهتر و مینیاتوریسازی محصولات الکترونیکی را فراهم کند.
3. عمر طولانی و قابلیت اطمینان بالا
این خازن از نوع سرامیکی چندلایه است، بنابراین برخلاف خازنهای الکترولیتی دچار خشکشدن یا کاهش عمر نمیشود و پایداری بسیار بیشتری دارد؛ همچنین استفاده از پایانههای نیکل و قلع باعث میشود در برابر حرارت لحیمکاری و خوردگی دوام بالاتری داشته باشد.
4. پاسخ فرکانسی عالی
به دلیل ESL پایین، این خازن در فرکانسهای بالا عملکرد بهتری نسبت به خازنهای الکترولیتی و تانتالیومی از خود نشان میدهد. برای کاربردهای فرکانس رادیویی RF و سیگنالهای پالس سریع مناسب است.
5. مقاومت در برابر قطبیت
برخلاف خازنهای الکترولیتی و تانتالیومی، این خازن قطبیت ندارد و میتوان آن را در هر جهتی در مدار نصب کرد که خطر آسیب در حین مونتاژ را کاهش میدهد. این خازنها میتوانند جریان را در هر دو جهت عبور دهند، پس در مدارهای AC یا سیگنالهای متناوب مناسب هستند.
استفادهها و قابلیتهای MSASG32MSB5226MPNA01
این خازن با ظرفیت 22 میکروفاراد و ولتاژ 35 ولت کاربردهایی در الکترونیک عمومی و صنعتی دارد؛ این خازن به طور گسترده در نزدیکی پایههای منبع تغذیه تراشههای IC، پردازندههایی مثل CPU و MPU قرار میگیرد تا نویزهای فرکانس بالا را جذب کرده و تغییرات ناگهانی ولتاژ ناشی از سوئیچینگهای سریع قطعات فعال را صاف کند.
مشابه خازن MSASG32MSB5226MPNA01، خازن GRM155C81E104KA12D نیز یک خازن سرامیکی چندلایه SMD است که برای فیلترینگ و بایپس در مدارهای الکترونیکی استفاده میشود.
-
خازن ورودی و خروجی منابع تغذیه سوئیچینگ
در مبدلهای DC به DC و رگولاتورهای ولتاژ، به ویژه در قسمت خروجی، برای صاف کردن ریپل ولتاژ خروجی و تأمین جریانهای گذرا سریع استفاده میشود. ظرفیت نسبتاً بالای آن به عنوان یک خازن سرامیکی چند لایه امکان ذخیرهسازی انرژی کافی برای کاهش ریپل خروجی را فراهم میکند.
-
مدارهای تایمینگ و کوپلینگ
گاهی در یک مدار، سیگنال هم بخش DC دارد و هم بخش AC. اما ما فقط میخواهیم بخش AC عبور کند و بخش DC مزاحم نباشد. در این مواقع از یک خازن کوپلینگ استفاده میشود.
به دلیل ابعاد فشرده و کارایی بالا، در لپتاپها، تلفنهای هوشمند، تجهیزات شبکهای، تلویزیونهای هوشمند و سایر دستگاههای الکترونیکی روزمره که نیاز به مدیریت توان کارآمد دارند، استفاده میشود.
جمعبندی
اگر بخواهیم خازن MSASG32MSB5226MPNA01 را در چند جمله ساده و قابل فهم معرفی کنیم، میتوان گفت این قطعه، یک خازن ذخیرهساز انرژی است که در ابعاد کوچک با ظرفیت نسبتاً بالا تولید میشود. این خازن سرامیکی برای مصارف عمومی و لوازم الکترونیکی روزمره عالی است. اما باید بدانید که اگر ولتاژ زیادی به آن وارد شود، ظرفیت واقعیاش کمی کم میشود. همچنین میتواند تا 35 ولت فشار الکتریکی را تحمل کند و برای مدارهای تغذیه 12 ولت، 24 ولت و حتی 30 ولت بسیار مطمئن است.
سوالات رایج
1. آیا مناسب برای کاربردهای دمای بالا تا +125 °C است؟
طبق استاندارد EIA تا +85 °C تست شده؛ برای دمای بالاتر نیاز به بررسی طول عمر و تحمل حرارتی دارید.
2. آیا جایگزین کوچکتر دارد؟
برای ظرفیت مشابه، مدلهایی با ابعاد 1812 یا 2220 با عملکرد مشابه نیز وجود دارند.
3. آیا برای فیلترینگ GHz مناسب است؟
X5R در فرکانسهای پایین عالی عمل میکند؛ ولی برای GHz بهتر است ترکیب شود یا از C0G استفاده شود.
